1. Mikä on mezzanine-teline

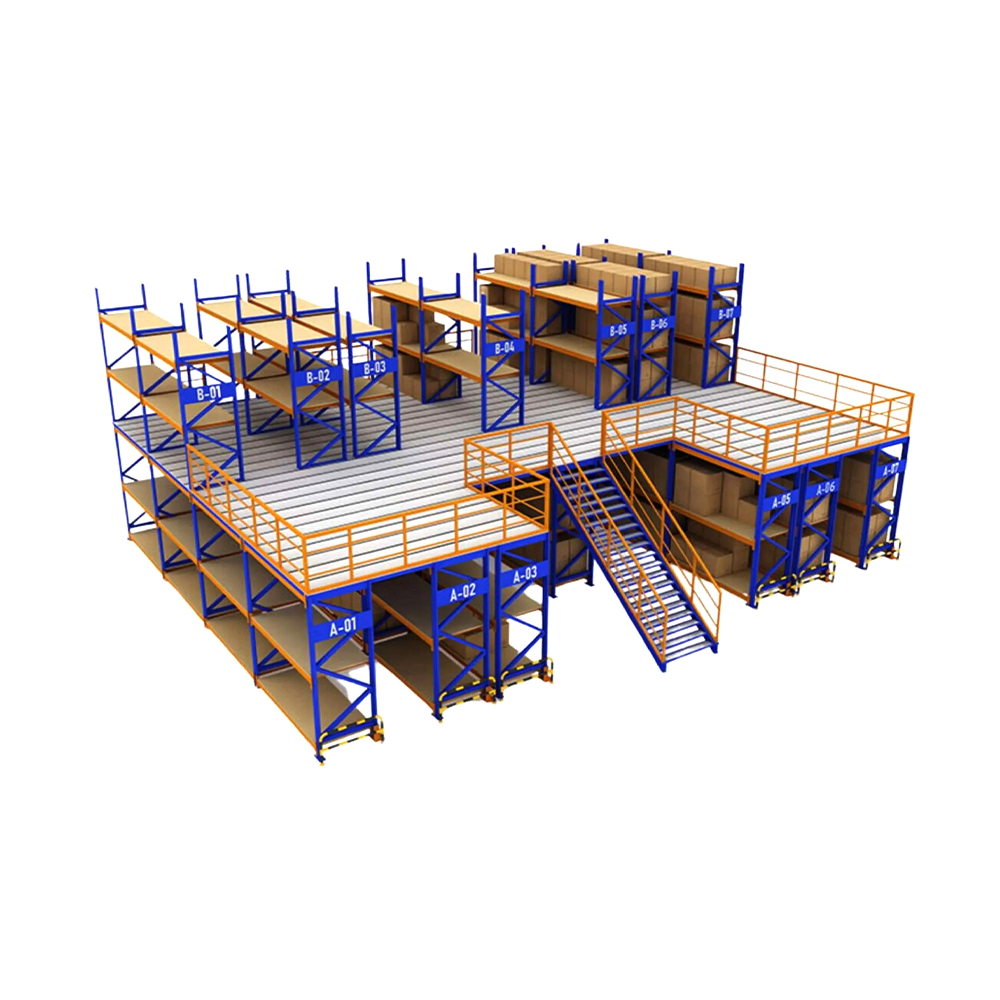

Mezzanine hyllyt on monitasoinen teräslavavarastojärjestelmä, joka on rakennettu olemassa olevan rakennuksen sisälle luomaan lisää käyttökelpoisia kerroksia rakennuksen jalanjälkeä laajentamatta. Sen sijaan, että varastointi tavarat yhdelle maanpinnan tasolla, mezzanine hyllyt käyttävät pylväitä, palkkeja ja kansia nostaakseen toisen tai kolmannen työpinnan alkuperäisen lattian yläpuolelle, mikä tehokkaasti kaksin- tai kolminkertaistaa käytettävissä olevan varastotilan samojen seinien sisällä. Tämä luokka on erityisen tärkeä tiloissa, joissa on korkea kattovara mutta rajallinen maatila, koska se muuntaa käyttämättömän ylätilavuuden toimivaksi varasto- tai työtasoksi. Rakenne voi tukea tavaroiden varastointia, keräilyasemia, kevyttä kokoonpanotyötä tai yleistä työtilaa riippuen siitä, miten alusta on konfiguroitu ja katettu.

Koska parvihyllyt asennetaan vapaasti seisovana teräsrakenteena rakennuksen vaipasta riippumatta, se voidaan yleensä suunnitella olemassa olevien pylväiden, oviaukkojen ja yläpuolella olevien esteiden ympärille sen sijaan, että se vaatisi uutta rakentamista. Varaston korkeuden maksimointi parvihyllyillä on yksi suorimmista tavoista lisätä varastokapasiteettia ilman lisälattiapinta-alaa , minkä vuoksi tätä luokkaa harkitsevat usein tilat, jotka kohtaavat pikemminkin tilaa kuin tuotantorajoituksia. Seuraavissa osioissa tarkastellaan tyypillisen välitason hyllyalustan rakenneosia, yleisiä sovellusskenaarioita, tilankäyttövertailuja, kansivaihtoehtoja ja pitkän aikavälin turvallisen käytön kannalta tärkeitä huolto-ohjeita.

2. Mezzanine-hyllyjen rakenneosat

Mezzanine-hyllytaso on koottu määritellyistä rakenneelementeistä, joista jokainen lisää kokonaiskuormitettavuutta ja turvallista pääsyä tasojen välillä.

(1) Tukipylväät ja -palkit

Pystysuuntaiset teräspylväät siirtävät lavan, varastoitujen tavaroiden ja jalkaliikenteen yhteispainon alas lattialaatalle, kun taas vaakasuorat palkit ulottuvat pylväiden väliin tukemaan ylätason terassia. Pylväsvälit suunnitellaan käytävän leveyden ja varastotilan ympärille sekä ala- että ylätasolla.

(2) Terassin pinta

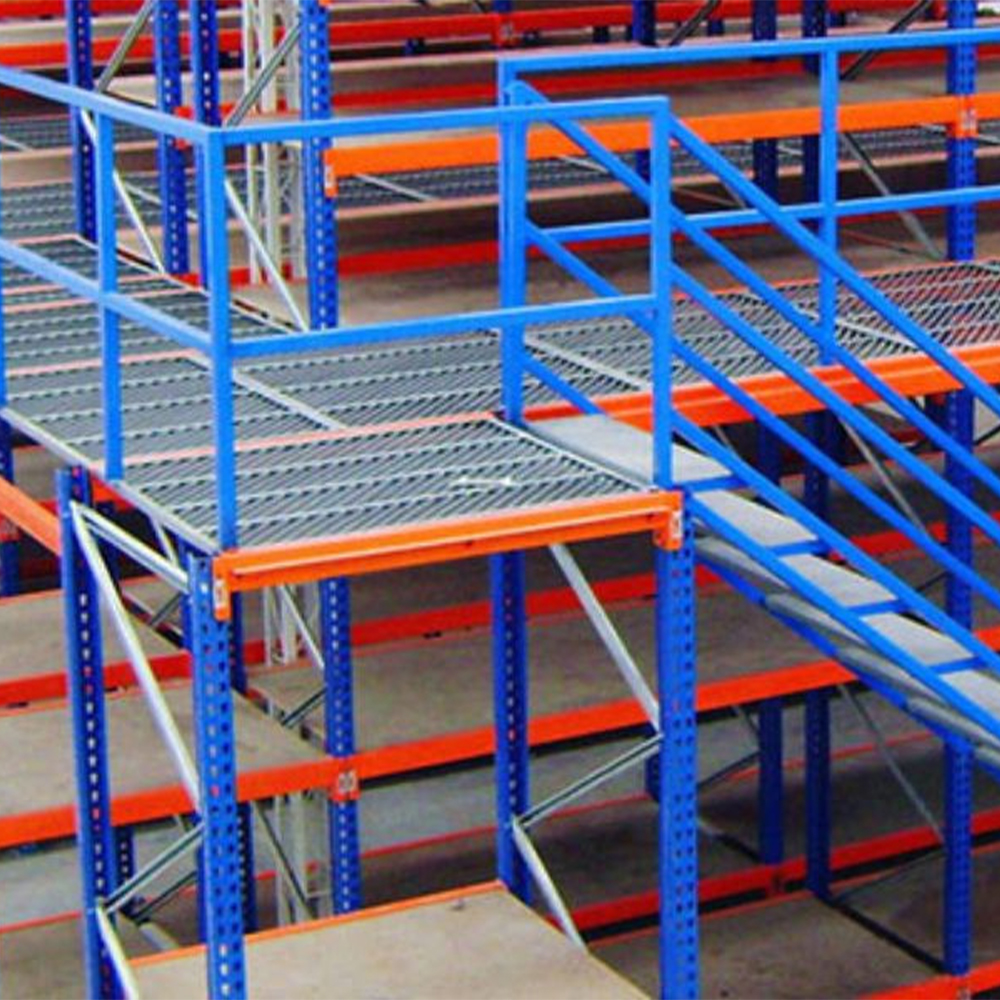

Kansipinta muodostaa ylemmän kerroksen kävelevän ja kantavan lattian, ja se valitaan varastoitujen tavaroiden, jalankulkujen määrän ja tilan palokoodivaatimusten perusteella. Yleisiä terassimateriaaleja ovat teräspaneelit, lastulevy ja avoin teräsritilä, joista jokainen sopii erilaisiin kuormitus- ja ilmavirtaustarpeiden yhdistelmiin.

(3) Portaat, kaiteet ja turvaportit

Portaat tarjoavat pääsyn tasojen välillä, kun taas kehäkaiteet ja jalkalistat vähentävät putoamisriskiä tai esineiden putoamista avoimia reunoja pitkin. Lavojen turvaportit asennetaan yleensä ylemmän tason lastauspisteisiin, jolloin kuormalavat voidaan nostaa portin aukon läpi samalla kun reuna pysyy suojattuna normaalin käytön aikana.

3. Tärkeimmät ominaisuudet ja sovellusskenaariot

Mezzanine-hyllyt valitaan yleensä sen kyvyn vuoksi maksimoida varaston korkeus ja varastotila, mikä laajentaa käyttökapasiteettia ilman uutta rakentamista. Joustavat lattiakokoonpanot mahdollistavat alustan mukauttamisen erilaisiin tavaratyyppeihin ja toiminnallisiin työnkulkuihin, koska pylväiden etäisyydet ja kannet voidaan järjestää tiettyjen varasto- tai työasemavaatimusten mukaan. Tämän luokan yleisiä sovellusskenaarioita ovat seuraavat.

• Tehtaat ja varastot, joissa on korkea katto mutta rajallinen maatila, jossa ylätilavuus voidaan muuntaa käyttökelpoiseksi toiseksi tasoksi.
• Verkkokaupan toimituskeskukset pienille ja keskisuurille tavaroille, jotka erottavat ylempien tasojen irtotavaravarastoinnin alla olevasta keräilytoiminnasta.
• Vähittäiskaupan takahuoneet, työpajat ja komponenttien varastotilat, jotka tarvitsevat lisää järjestettyä tilaa ilman rakennuksen laajentamista.
• Tuotantolaitokset, joissa säilytetään osia, puolivalmiita tuotteita ja valmiita tuotteita pitäen tuotantolattiat siistinä.
• Monikerroksista tilaa vaativat toimisto- ja hallintotilat varasto- tai kevyen teollisuusrakennuksen sisällä.

Kevytteollisuus- ja elektroniikkatoiminnot suosivat usein mezzanine-hyllyjä monen SKU:n pienille osille, lisävarusteille ja pakkausmateriaaleille, koska alusta mahdollistaa monien pienten esineiden tiiviin järjestämisen lisätasolla. Kaikissa näissä skenaarioissa taustalla oleva hyöty on sama: pystysuoran rakennuksen muuttaminen toimivaksi toiseksi kerrokseksi laitoksen fyysisen jalanjäljen laajentamisen sijaan.

4. Tilan käyttöhyöty mezzanine-hyllystä

Yksi selkeimmistä tavoista ymmärtää mezzanine-hyllyjen arvo on tarkastella, kuinka paljon lisää käyttökelpoista lattiapinta-alaa taso voi luoda saman rakennuksen jalanjäljen sisällä. Ennen kuin tarkastelet alla olevaa mittataulukkoa, on hyvä huomioida, että parvikerrostaso lisää tyypillisesti murto-osaa pohjakerroksen pinta-alasta lähes koko pohjakerroksen pinta-alaan riippuen siitä, kuinka suuri osa rakennuksen korkeudesta ja pinta-alasta taso on suunniteltu peittämään. Osa varastosta peittävä osittainen puolikerros tuo pienemmän prosenttiosuuden, kun taas koko alemman tason kattava alustapinta voi lähes kaksinkertaistaa käyttöalueen. Alla oleva mittari edustaa yleistä täyden kattavuuden skenaariota havainnollistavana vertailukohtana eikä taattua tulosta jokaiselle asennukselle. Todellinen tilanhyöty riippuu aina katon korkeudesta, pylväiden sijoituksesta ja siitä, kuinka suuri osa pohjakerroksesta on jätetty avoimeksi tason alle.

Tämä mittarikaavio näyttää yleisen havainnollistavan kuvan kiinteän tuloksen sijaan, ja se edustaa skenaariota, jossa parvitason taso kattaa suurimman osan käytettävissä olevasta pohjakerroksen jalanjäljestä toimivalla kattokorkeudella. Mittarin neulan asento heijastaa sitä, että lähes täyden peiton asennukset voivat lähes kaksinkertaistaa käytettävissä olevan lattiapinta-alan, kun taas osittaiset asennukset, jotka kattavat vain osan rakennuksesta, osoittaisivat suhteellisesti pienempiä voittoja samassa mittakaavassa. Katon korkeus on merkittävin rajoittava tekijä tässä laskelmassa, koska parvitason hyllytaso vaatii riittävästi tilaa sekä kannen alla että yläpuolella turvallisen pinoamisen, poiminta ja ylätilaa varten. Pylväsväli vaikuttaa myös saavutettavaan vahvistukseen, koska leveämmät jännevälit vaativat yleensä syvempiä palkkeja, mikä voi hieman alentaa käytettävissä olevaa vapaata korkeutta alla olevalla tasolla. Tätä luokkaa harkitsevien tilojen tulee käsitellä mitä tahansa tiettyä pinta-alan kasvulukua suunnitteluarviona, kunnes niiden rakennukselle on tehty todellinen pohjapiirros. Käytännössä monet toiminnot valitsevat osittaisen välikerroksen, joka kattaa määritellyn varasto- tai keräilyvyöhykkeen koko rakennuksen sijaan, mikä tasapainottaa tilahyötytarpeen ja tarpeen pitää tietyt pohjakerroksen alueet avoinna suurille laitteille tai läpikulkuliikenteelle. Tässä näkyvä prosentuaalinen voitto tulee lukea pikemminkin esimerkkinä kuin lupauksena tietyn sivuston tietystä tuloksesta , koska jokaisella rakennuksella on omat korkeus-, pilariruudukko- ja asettelurajoituksensa.

5. Mezzanine-hyllytason rakenteellinen layout

Välitason hyllyjen rakenteellisten kerrosten yhteensopivuuden visualisointi auttaa selventämään, kuinka kuorma siirtyy varastoituista tavaroista alas rakennuksen kerrokseen. Alla olevassa kaaviossa on yksinkertaistettu poikkileikkaus, jossa näkyy pilari- ja palkkiristikko, terassipinta ja portaiden kulkupiste suhteessa toisiinsa. Tämä ei ole kuormituskaavio, vaan pikemminkin rakenteellinen viitekuva, jonka tarkoituksena on näyttää aiemmin tässä artikkelissa käsiteltyjen komponenttien välinen yleinen suhde. Kaavion lukeminen alhaalta ylös noudattaa samaa järjestystä, jossa kuorma kulkee rakenteen läpi normaalikäytössä. Tällainen asettelunäkymä on usein ensimmäinen viitetilasuunnittelijat, jotka tarkastelevat ennen kuin päättävät pylväsvälistä ja portaiden sijoittelusta omalle alueelleen.

Tässä poikkileikkauksessa näkyy yläreunassa oleva terassikerros, jota tukee suoraan lattiatasolle ulottuva pilariristikko, ja palkit on sijoitettu pilarirakenteen ja kannen alla olevan tilan väliseen siirtymäkohtaan. Sarakkeet näytetään säännöllisin väliajoin, mikä kuvastaa sitä, kuinka mezzanine-hyllyt tyypillisesti jakavat kuorman toistuvan ruudukon kesken sen sijaan, että keskittäisivät painon pieneen määrään pisteitä. Portaikko on esitetty sijoitettuna rakenteen toiseen päähän, mikä on yleinen asetteluvaihtoehto, koska se pitää pääsypisteen poissa päävarastosta tai yläkerroksen työalueesta. Palkin syvyys, joka näkyy vaakasuuntaisena nauhana juuri kannen alla, on yksi keskeisistä muuttujista, joka määrittää, kuinka kauas pilarit voidaan sijoittaa toisistaan, ennen kuin taipumisesta tulee huolenaihe. Varsinaisessa laitoksessa olisi myös lisäkomponentteja, kuten kaiteet, turvaportit kuormalavojen lastauspisteissä ja pylväiden väliset poikittaisjäykistykset, mutta ne jätetään tässä pois rakenteellisen suhteen pitämiseksi selkeänä. Tämä yksinkertaistettu näkymä on hyödyllisin lähtökohtana ennen kuin tietylle rakennukselle luodaan yksityiskohtainen suunnittelusuunnitelma, koska todellisissa asennuksissa on otettava huomioon myös olemassa olevat pylväät, oviaukot, sprinklerien sijoitus ja valaistus pilariristikkoa viimeisteltäessä. Asennusta suunnittelevien lukijoiden tulee käsitellä tätä kaaviota selittävänä viitteenä rakennuspiirustuksen sijaan ja aina varmistaa tarkat mitat ja kuormitusreitit paikkakohtaisten teknisten asiakirjojen perusteella.

6. Varastointikapasiteetin vertailu: yksitaso vs mezzanine teline

Varastointikapasiteetin vertaaminen yksitasoisen ja mezzanine-hyllyasettelun välillä eri toimitilatyypeissä auttaa havainnollistamaan, missä tästä kategoriasta on eniten käytännön hyötyä. Verkkokaupan täyttötoiminnot, kevyet tuotantolaitokset ja yleinen varastointi lisäävät kukin erilaista kapasiteetin lisäystä, joka riippuu pitkälti siitä, kuinka suuri osa niiden varastosta sopii pienempiin, käsin kuljetettaviin tuotteisiin verrattuna suuriin lavatavaroihin. Alla oleva ryhmitelty sarakekaavio esittää indeksoidun vertailun yhden tason ja mezzanine-kapasiteetista kolmen yleisen laitostyypin välillä käyttämällä havainnollistavia arvoja tietystä paikasta mitattujen lukujen sijaan. Tätä vertailua kannattaa lukea aikaisemman tilankäyttökeskustelun rinnalla, koska molemmat heijastavat samaa taustaperiaatetta eri näkökulmista.

Tämän kaavion parilliset sarakkeet näyttävät johdonmukaisesti korkeamman mezzanine-palkin lyhyemmän yksitasoisen palkin vieressä kaikissa kolmessa toimitilatyypissä, mikä vahvistaa yleisen odotuksen, että alustatason lisääminen lisää käyttökapasiteettia toimialasta riippumatta. Verkkokaupan täyttäminen on yksi suurimmista suhteellisista eduista, joka heijastaa sitä, kuinka hyvin pienet ja keskikokoiset pakettitavarat sopivat kevyempiin ja tasaisemmin jakautuneisiin välikerroksille tyypillisiin kuormiin. Kevytvalmistus osoittaa tässä havainnollistavassa vertailussa hieman pienemmän suhteellisen hyödyn, koska tuotantoalueilla on usein jätettävä osa pohjakerroksesta auki laitteille, työasemille tai materiaalivirralle, jota ei voida siirtää yläkertaan. Yleinen varastointi sijoittuu kahden muun väliin, mikä heijastaa yhdistelmää lavoilla ja pienempiä tavaroita, jotka voidaan jakaa molemmille tasoille liikevaihdon ja käsittelytavan mukaan. Kaikille toimitilatyypeille näytettävä voitto riippuu suuresti siitä, kuinka suuri osa sen varastosta sopii alustatason varastointiin sen sijaan, että ne edellyttäisivät pääsyä pohjakerroksen kuormalavoille, joten näitä arvoja tulee käsitellä yleisinä suuntaohjeina eikä taattuina tuloksena. Tilat, joissa käsitellään pääasiassa raskaita lavatavaroita maantasolla, joissa on kevyempiä osia tai valmiita tuotteita, jotka sopivat yläkerralle, ovat yleensä näkemässä tuloksia lähempänä tässä esitettyä yleistä varastointimallia. Kuten muutkin tämän artikkelin visuaalit, todelliset tulokset riippuvat tuotevalikoimasta, rakennuksen mitoista ja kunkin kohteen viimeistelystä.

7. Terassityypin valinta parvihyllyille

Kannen valinta on yksi käytännöllisimmistä päätöksistä parvihyllyprojektissa, sillä se vaikuttaa suoraan kantavuuteen, pinnan viimeistelyyn sekä tavaroiden tai kävelyliikenteen vuorovaikutukseen ylätason kanssa. Alla olevassa taulukossa verrataan kolmea yleistä terassityyppiä tilojen suunnitteluun liittyvien yleisten ominaisuuksien perusteella.

Teräspaneelikansi valitaan yleensä sinne, missä ylemmälle tasolle mahtuu lavaperäisiä tai raskaampia irtotavaraa, koska sen kiinteä pinta jakaa kuorman tasaisesti tukipalkkien yli. Lastulevyterassi on yleinen valinta keräilyalueille ja yleisille varastoalueille, joissa tasainen, tasainen kävelypinta on tärkein prioriteetti. Avoin teräsritilä määritellään tyypillisesti silloin, kun sprinkleripeitto tai luonnollinen ilmavirta tasojen välillä on suunnitteluvaatimus, koska sen avoin kuvio sallii veden ja ilman kulkevan vapaammin kuin kiinteän kannen. Sopivan kansityypin valitseminen pilarien ja palkkien oikean käyttöluokituksen ohella auttaa varmistamaan, että mezzanine hyllytaso toimii tarkoitetulla tavalla sen erityiseen säilytys- tai työtilatoimintoon.

8. Huolto- ja turvallisuusnäkökohdat

Välikerroksen telinetason rutiinitarkastuksen tulee kattaa pilarin pohjaliitännät, palkkien ja pilarin liitokset, kansien kiinnittimet sekä kaiteiden ja jalkalevyjen kunto avoimilla reunoilla. Kaikki korroosion merkit, löystyneet pultit tai kansipaneelin liikkeet tulee korjata viipymättä, koska taso tukee sekä varastoituja tavaroita että ylemmän tason poikki liikkuvaa henkilökuntaa. Portaikkojen ja turvaporttien varma kiinnitys ja sujuva toiminta on tarkastettava erityisesti kuormalavojen lastauspisteissä, joissa portit avataan ja suljetaan usein päivittäisen käytön aikana.

Kiinteistötiimien tulee myös säännöllisesti varmistaa, että alustalle varastoidut tavarat pysyvät alkuperäisen suunnittelukuorman sisällä, koska tuotetyypin tai pakkauksen muutos ajan myötä voi vähitellen siirtää todellista käyttöä alkuperäisen suunnitelman ulkopuolelle ilman ilmeistä yhtä syytä. Säännöllinen rakennetarkastus yhdistettynä oikeaan reunasuojaukseen on keskeistä turvallisen pitkäaikaisen käytön kannalta kaikista mezzanine-hyllyasennuksista. Shanghai King Global Shelf Co., Ltd. suunnittelee varastohyllyt ja mezzanine-alustaratkaisut tiukan laadunvalvonnan ja kuormitustestauksen avulla ja tarjoaa layout-neuvontaa ja asennustukea auttaakseen asiakkaita suunnittelemaan kokoonpanoja, jotka sopivat heidän rakennuksen korkeuteen, pinta-alaan ja säilytysvaatimuksiin.

9. Usein kysytyt kysymykset

(1) Kuinka paljon lisäsäilytystilaa mezzanine-hyllyt voivat tarjota

Käyttökelpoinen lisäpinta-ala riippuu katon korkeudesta, pylväiden sijoittelusta ja siitä, kattaako alusta koko rakennuksen vai vain osan siitä, joten tulokset vaihtelevat työmaakohtaisesti.

(2) Mikä kansityyppi soveltuu parhaiten lavojen varastointiin ylemmällä tasolla

Teräspaneelikansi on yleensä suositeltava lava- tai irtotavaravarastointiin, koska sen kiinteä pinta jakaa keskittyneet kuormat tasaisesti tukipalkkien poikki.

(3) Voidaanko mezzanine-hyllyt asentaa olemassa olevien rakennuspylväiden ympärille

Kyllä, mezzanine-hyllyt suunnitellaan tyypillisesti vapaasti seisovaksi rakenteeksi, joka voidaan järjestää olemassa olevien rakennuksen pylväiden, oviaukkojen ja yläpuolella olevien esteiden ympärille layoutsuunnittelun aikana.

(4) Sopiiko mezzanine-hyllyt sekä varasto- että työtilakäyttöön?

Kyllä, kansivalinnasta ja layoutista riippuen alusta voi tukea varastointia, keräilyasemia, kevyitä kokoonpanotöitä tai yleisiä toimisto- ja hallintotiloja.

(5) Mitä tulisi tarkastaa säännöllisesti mezzanine-hyllytasolla

Säännöllisten tarkastusten tulee sisältää pilarin pohjaliitännät, palkkien liitokset, terassin kiinnikkeet, kaiteiden kunto ja portaiden tai turvaportin kiinnitys jatkuvan turvallisen toiminnan varmistamiseksi.
