1. Teollisten varastointijärjestelmien uloketelineiden ymmärtäminen

Ulokehyllyt ovat säilytysjärjestelmä, joka on rakennettu pystysuorista teräspylväistä, joissa on vaakasuorat varret, jotka ulottuvat ulospäin ja luovat avoimia hyllytasoja ilman, että etupylät estävät pääsyn. Tämä kokoonpano tekee ulokehyllyt soveltuu erityisesti pitkille, tilaa vieville tai epäsäännöllisen muotoisille materiaaleille, jotka eivät sovi tavanomaisille hyllyille tai lavahyllyille. Esineet, kuten putket, laudat, teräspalkit, alumiiniprofiilit ja valssatut tavarat sijoitetaan yleensä suoraan varsien poikki, missä niiden oma pituus takaa vakauden useiden tukipisteiden yli. Koska etupylväitä ei ole, uloketelineet mahdollistavat trukkien, nostureiden tai käsinkäsittelylaitteiden lähestymisen avoimelta puolelta ja lastata tai purkaa materiaalia sen koko pituudelta. Tämä pääsykuvio lyhentää käsittelyaikaa verrattuna telineisiin, joissa tavarat on nostettava pystysuunnassa kapeisiin laitteisiin.

Ulokehyllyjä löytyy laajalti huonekalutehtaista, rautatelineistä, rakennusmateriaalipihoista sekä metallin tai muovin käsittelylaitoksista, joissa pitkät raaka-aineet tai valmiit komponentit on järjestettävä koon, tyypin tai tuotantovaiheen mukaan. Näissä ympäristöissä ulokehyllyt auttavat pitämään pitkän varaston poissa lattiasta, vähentävät taipumisen tai vaurioitumisen riskiä väärästä pinoamisesta ja helpottavat yksittäisten esineiden tunnistamista ja noutamista. Avovarsirakenne tukee myös sekamuotoisia säilytysstrategioita, koska varsien päälle voidaan asentaa lisäterassi tai verkkohyllyt pienemmille laatikoituille tavaroille pidemmän varaston rinnalle. Tämän seurauksena ulokehyllyt valitaan usein paitsi pitkien tavaroiden varastointiin myös varastoihin, jotka hallitsevat pitkän ja vakiokokoisen varaston yhdistelmää samalla jalanjäljellä.

Koska monet uloketelineissä käsitellyt materiaalit ovat pituudeltaan jäykkiä, mutta alttiita taipumiselle tai taipumiselle, kun niitä ei tueta, säilytysmuoto lainaa tehokkaasti omaa kantava logiikkansa hallussaan olevista esineistä: putken tai puun pituus, joka lepää useiden avoimien käsien poikki, käyttäytyy paljolti kuin palkki, jota tuetaan useista kohdista, pysyen samalla lattialla suoremmin tai enemmän. roskakori. Tämä on osa sitä, miksi ulokehyllyt ovat suositeltavin muoto, vaikka lattiapinta-ala on rajallinen, koska vaihtoehto lattiavarastointi maksaa usein enemmän hukattua tilaa, käsittelyaikaa ja materiaalivahinkoja kuin itse telineen asennus.

2. Ulokehyllyjen rakennesuunnittelu ja toimintaperiaate

(1) Kolonnin ja varren kokoonpano

Jokaisen uloketelineen ytimessä on pystysuora pylväs, joka on yleensä ankkuroitu pohjalevyyn, joka on kiinnitetty lattiaan vakauden takaamiseksi. Vaakavarret pultataan tai hitsataan pylvääseen määrätyin väliajoin, ja ne työntyvät ulospäin muodostaen yksittäisiä säilytystasoja. Koska kutakin vartta tuetaan vain toisesta päästään, siihen asetettavan kuorman on yhdessä pilarin kanssa kestettävä taivutusvoima luotu pitkin käsivartta sen sijaan, että sitä kuljetettaisiin suoraan alas etutuen läpi, kuten hyllyissä tai lavahyllyissä. Pylväiden välinen jäykistys yhdessä oikean kokoisen pohjan kanssa auttaa jakamaan tämän taivutusvoiman takaisin lattiaan ja pitämään koko rakenteen vakaana, vaikka kuormitettaisiin useita tasoja kerralla. Etupilarin puuttuminen antaa ulokehyllyille niiden avoimen luonteen, mutta se tarkoittaa myös sitä, että varren pituus, materiaalin paksuus ja pylväiden etäisyys on sovitettava odotettuun kuormituskuvioon.

Pohjalevy ja sen ankkurointitapa kannattaa erottaa, sillä ulokepilari tukeutuu voimakkaasti lattialiitokseen vastustaakseen kaatumista siirtymäkuormituksen alaisena. Alimitoitettu tai huonosti ankkuroitu alusta voi sallia koko pilarin kallistua hieman eteenpäin kuormituksen alaisena, vaikka itse varren ja pilarin materiaali olisi enemmän kuin tarpeeksi vahva. Tästä syystä uloketelineiden asennusohjeet määrittelevät tyypillisesti pohjan vähimmäisjalanjäljen ja ankkuripulttikuvion suhteessa pilarin korkeuteen ja odotettuun varren kuormitukseen sen sijaan, että ankkurointi jätettäisiin jälkikäteen.

(2) Yksipuoliset ja kaksipuoliset järjestelyt

Uloketelineet rakennetaan yleensä kahdesta perusasetelmasta. Yksipuolinen järjestely sijoittaa käsivarret vain yhdelle puolelle pylväslinjaa, mikä toimii hyvin seinää vasten tai rakennuksen kehää pitkin, jossa toisella puolella ei ole tilaa. Kaksipuolinen järjestely laajentaa varret jaetun pylväslinjan molemmille puolille muodostaen käytävän, jota voidaan lastata ja purkaa kummasta tahansa suunnasta; tämä asettelu on yleinen suuremmilla pihoilla ja jakelukeskuksissa, joissa tarvitaan suurempaa varastointitiheyttä rajoitetulla kerrosalalla. Valinta kahden layoutin välillä riippuu yleensä käytettävissä olevasta rakennuksen leveydestä, trukin tai nosturin kulkusuunnasta ja siitä, pitääkö varastoon päästä käsiksi yhdeltä vai molemmilta puolilta päivittäisten toimintojen aikana.

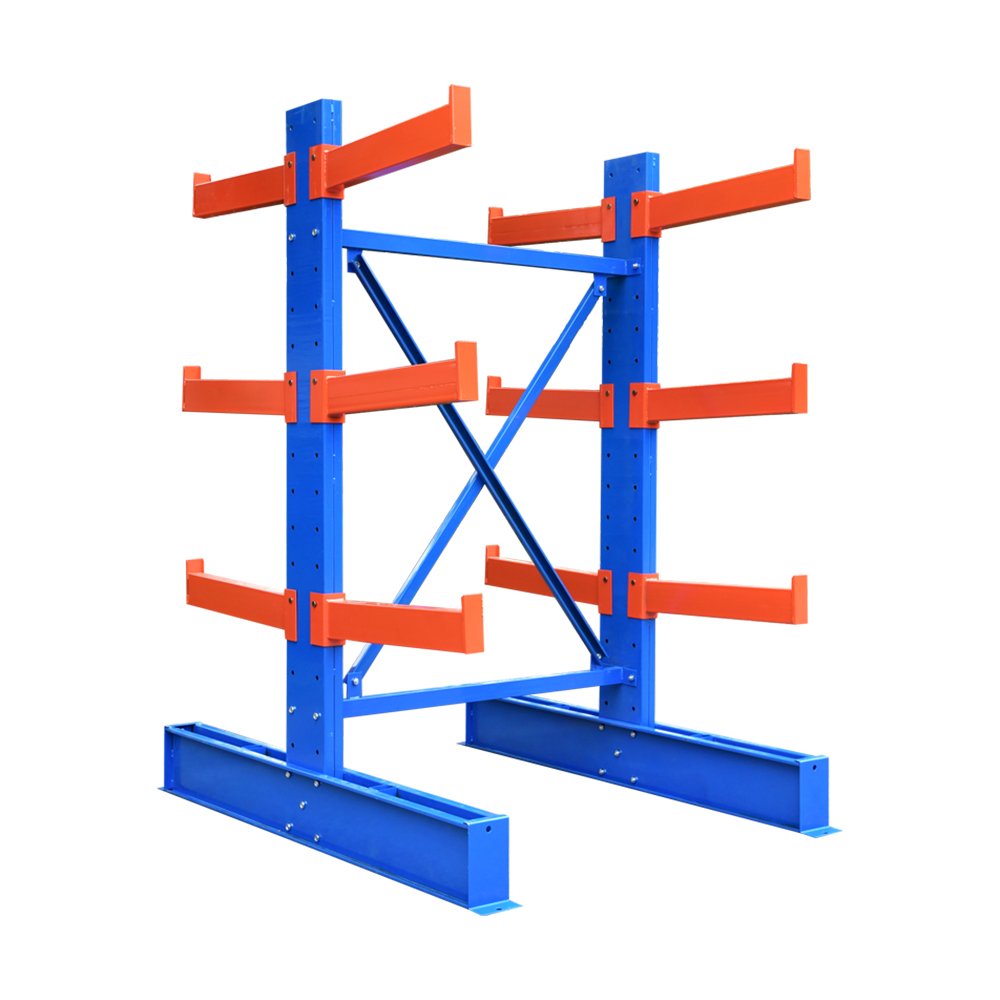

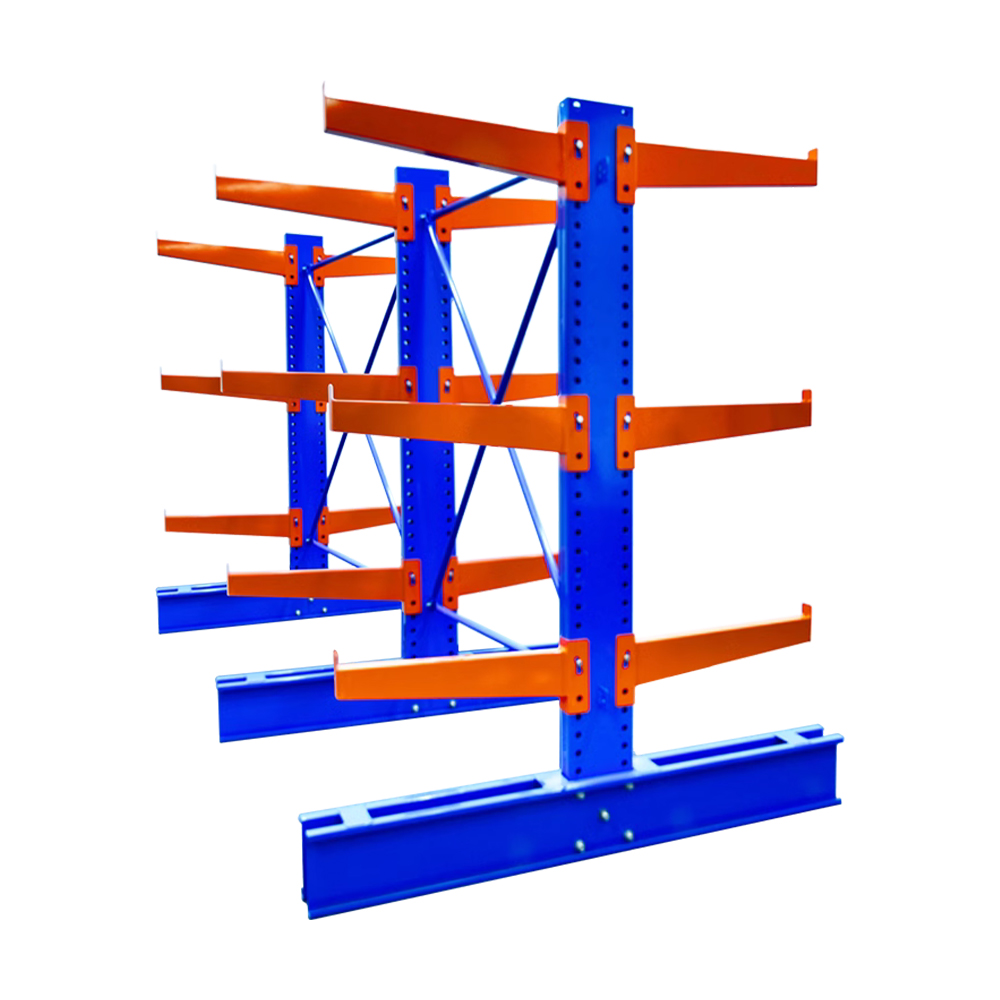

Kaksipuolinen asettelu muuttaa myös pilarin ja pohjan suunnittelua, koska jaetun pilarilinjan, joka tukee varsia molemmilla puolilla, on kestettävä taivutusvoimia, jotka vetävät kahteen suuntaan yhden sijaan. Käytännössä tämä tarkoittaa usein sitä, että kaksipuolisissa ulokeasennuksissa käytetään painavampaa pohjalevyä ja leveämpää ankkuriväliä kuin samaan käyttöluokkaan rakennetussa yksipuolisessa rungossa, vaikka yksittäiset varret voivat olla identtisiä.

3. Yleiset uloketelineiden tyypit ja niiden ominaisuudet

(1) Kevyt Ulokehyllyt

Kevyet uloketelineet valmistetaan yleensä kevyemmillä teräspylväillä ja -varsilla, mitoitettu lyhyemmälle pituudelle, ohuemmille profiileille ja pienemmille kokonaispainoille. Tämä luokitus on yleinen pienemmissä työpajoissa, rautakaupoissa ja materiaalipihoissa, jotka käsittelevät tavaroita, kuten PVC-putkia, kapeaa verhoilua ja kevyttä muovausta suuren rakennevaraston sijaan. Koska vaihtuvuus näissä asetuksissa on usein toistuvaa, kevyet uloketelineet on yleensä konfiguroitu pienemmillä varrevälillä, jotta pienemmät niput pysyvät järjestyksessä ja ne on helppo erottaa koon tai tyypin mukaan.

(2) Keskitehoiset uloketelineet

Keskitehoiset uloketelineet laajentavat saman avoimen etuperiaatteen laajemmalle nippupainoille ja -pituuksille, mikä tekee niistä yleisen valinnan yleisissä tuotantolaitoksissa ja rakennusmateriaalien jakelupisteissä. Tämä luokittelu käyttää tyypillisesti kohtalaisen vahvistettuja varsia ja pylväitä, jotka pystyvät tukemaan sekakuormia ilman raskaampaa jäykistystä, jota vaaditaan käyttöalueen yläpäässä. Monet laitokset valitsevat keskitehoiset ulokehyllyt, kun varasto sisältää laajan valikoiman tuotekokoja yhden kapea-alaisen materiaaliluokan sijaan.

(3) Raskas käyttö Ulokehyllyt

Raskaat uloketelineet on rakennettu paksummilla varreilla, vahvistetuilla pylväillä ja vahvemmilla pohjaliitoksilla, jotka tukevat pitkiä terästankoja, suuria puupalkkeja ja tiiviisti niputettuja profiileja. Tämä luokitus löytyy usein teräspalvelukeskuksista, suurista puutavaratehtaista ja tuotantolaitoksista, jotka varastoivat huomattavia määriä pitkiä raaka-aineita odottamassa jatkokäsittelyä. Koska siihen liittyvät taivutusvoimat ovat suuremmat alueen tässä päässä, raskaat uloketelineet vaativat yleensä enemmän huomiota pohjan ankkurointiin ja pilarin jäykistykseen asennuksen aikana.

(4) Lisäkonfiguraatiot

Näiden kolmen yleisen käyttöluokan lisäksi uloketelineitä mukautetaan joskus edelleen sopimaan erityisiin ympäristöihin, mukaan lukien siirrettävät pohjajärjestelmät, jotka kulkevat lattiakiskoja pitkin tiivistämään käytävän tilaa vähäisemmissä tiloissa, ruostumattomasta teräksestä valmistetut rakenteet puhtaampia käsittelyalueita varten ja kylmää kestävät viimeistelyt matalassa lämpötilassa. Esimerkiksi King Global Shelf valmistaa ulokehyllyjä tässä laajemmassa valikoimassa konfiguraatioita vakiokäyttöluokituksen ohella, mikä mahdollistaa useiden tallennusmuotojen hankinnan yhdestä tuotantotaustasta sen sijaan, että koordinoisi eri toimittajia jokaiselle muunnelmalle.

Näistä kokoonpanoista valittaessa on harvoin kyse yhden ylivoimaisen vaihtoehdon tunnistamisesta, koska jokainen muunnelma kompensoi kustannuksia, monimutkaisuutta ja lattiatilaa eri tavalla. Tasaisen, ennustettavan liikevaihdon omaava laitos saattaa huomata, että kiinteä raskas asennus tarjoaa parhaan pitkän aikavälin arvon, kun taas kausiluonteista tai vaihtelevaa varastoa käsittelevä toiminto voi hyötyä enemmän liikkuvasta perusjärjestelmästä, joka antaa käytävän tilan tiivistyä, kun vähemmän käsivarsia on aktiivisessa käytössä.

Alla oleva kaavio sijoittaa kevyet, keskiraskaat ja raskaat uloketelineet vierekkäin käyttämällä suhteellista kapasiteettiindeksiä kiinteiden painolukujen sijaan. Tämä lähestymistapa on hyödyllinen, koska varren todellinen kapasiteetti riippuu aina varren pituudesta, materiaalin paksuudesta ja siitä, kuinka tasaisesti kuorma jakautuu varren poikki. Kolmen käyttöluokan tarkastelu yhteisessä mittakaavassa auttaa edelleen havainnollistamaan, kuinka yleinen kapasiteetti vaihtelee, kun rakennetta vahvistetaan raskaampaa materiaalia varten. Vaakapalkit ulottuvat edelleen oikealle tehtävien luokituksen kasvaessa, mikä antaa nopean visuaalisen käsityksen siitä, missä kukin luokittelu sijaitsee suhteessa muihin. Ennen kuin valitset tietyn varren ja pilarin yhdistelmän, tämä yleinen vertailu voi toimia lähtökohtana kaventaaksesi, mikä käyttöluokka parhaiten vastaa tiettyä säilytystarvetta.

Kuten kaaviosta näkyy, kevyet uloketelineet ovat suhteellisen indeksin alimmassa osassa, mikä kuvastaa niiden suunnittelua lyhyemmille, kevyemmille ja kompaktimpia tavaroita varten, joita käsitellään usein koko päivän. Keskitehoiset uloketelineet sijaitsevat lähellä vaa'an keskikohtaa, mikä edustaa kokoonpanoa, joka tukee laajempaa valikoimaa nippupainoja ilman, että vaaditaan ylimmässä luokituksessa käytettyjä raskaampia pylväsosia. Raskaat uloketelineet ulottuvat kauimpana tankoa pitkin, mikä vastaa kokoonpanoja, jotka on rakennettu paksummilla varreilla, vahvistetuilla pylväillä ja vahvemmilla pohjaliitoksilla pitkien terästankojen, suurten puupalkkien ja tiheiden niputtujen materiaalien hallitsemiseksi. Kaavion suhteellisen sijainnin ei ole tarkoitus edustaa yksittäisen tuotteen tarkkaa painolukua, koska kaksi samaan käyttöluokkaan kuuluvaa telinettä voivat silti poiketa toisistaan, kun varren pituus, etäisyys ja vahvistustiedot otetaan huomioon. Sen sijaan vertailun tarkoituksena on näyttää yleinen suunta, johon kantokyky liikkuu, kun uloketeline rakennetaan asteittain raskaammalle ja pidemmälle varastolle. Käytännössä varasto tai piha, jossa käsitellään lyhyitä verhoiluja ja kevyitä profiileja, katsoisi tyypillisesti tämän asteikon alapäätä kohti, kun taas teräsjakelukeskus, jossa säilytetään pitkiä tankoja, katsoisi yläpäätä kohti. Tilat, joissa on sekavarastoa, yhdistävät joskus useamman kuin yhden käyttöluokan samassa käytävässä, jolloin kevyempiä esineitä sijoitetaan alemman luokituksen mukaan rakennettuihin käsivarsiin ja vahvistetut osat varataan raskaimmille nippuille. Koska tarkka luku, joka erottaa käyttöluokat toisesta, voi vaihdella eri valmistajien ja kokoonpanojen välillä, ostajia kehotetaan vahvistamaan käsivarsitason kapasiteetti tietyille tuotemitoilleen sen sijaan, että luottaisivat pelkästään käyttöluokkaan. Tämä kaavio on siksi hyödyllisin suuntaustyökaluna suunnittelun alkuvaiheessa, ennen kuin varren pituus, välit ja sarakkeen korkeus viimeistellään tietylle asettelulle. Tämän suhteellisen sijoituksen ymmärtäminen auttaa myös verrattaessa uloketelineitä muihin myöhemmin tässä artikkelissa käsiteltyihin säilytysmuotoihin, koska se selventää, mihin kukin käyttöluokka sopii laajemmassa valikoimassa pitkien esineiden säilytysratkaisuja.

4. Ulokehyllyjärjestelmien tärkeimmät ominaisuudet ja edut

(1) Avoin käyttöoikeus

Yksi uloketelineiden käytännöllisimmistä eduista on edessä avoin muotoilu , joka poistaa suljetuista hyllyjärjestelmistä löytyvät etupylväät ja mahdollistaa trukkien, nostureiden tai käsikäyttöisten laitteiden lähestymisen suoraan avoimelta puolelta. Tämä käyttökuvio on erityisen hyödyllinen pitkille esineille, joita ei voida kallistaa tai nostaa pystysuoraan kapeaan tilaan vaarantamatta vaurioita tai vaatimatta lisäkäsittelyvaiheita. Koska lastaus ja purkaminen voi tapahtua koko tuotteen pituudella eikä rajoitetun aukon kautta, uloketelineet lyhentävät usein pitkän varaston sijoittamiseen tai hakemiseen tarvittavaa aikaa verrattuna suljettuihin säilytysmuotoihin.

(2) Rakenteellinen lujuus ja kuorman jakautuminen

Uloketelineet perustuvat suunniteltuihin varsiin ja pylväisiin, jotka on suunniteltu erityisesti hallitsemaan taivutusvoimia, jotka syntyvät, kun kuorma lepää yksipäisellä tuella etu- ja takarungon sijaan. Pohjalevyt, lattiaankkurointi ja pylväiden väliset jäykistykset auttavat pitämään rakenteen vakaana, vaikka useat tasot kuormitettaisiin pitkällä materiaalilla samanaikaisesti. Tämä rakenteellinen lähestymistapa mahdollistaa jatkuvien pitkien esineiden, kuten täyspitkän putken tai puutavaran, varastoinnin useiden varsien poikki ilman, että niitä tarvitsee leikata, taivuttaa tai sijoittaa uudelleen sopimaan lyhyempään säilytystilaan.

(3) Muokattava käsivarsiväli ja valinnainen terassi

Uloketelineen varret voidaan tyypillisesti sijoittaa uudelleen pylvään korkeutta pitkin, mikä mahdollistaa pystysuuntaisen etäisyyden säätämisen, kun tavaran halkaisija, nipun korkeus tai säilytystarpeet muuttuvat ajan myötä. Monet ulokehyllyt tukevat myös valinnaisia ​​kansi- tai verkkopaneeleja, jotka on sijoitettu varsien poikki, mikä muuntaa osan rakenteesta tasaiseksi hyllytilaksi, joka sopii laatikoituille tai pienemmille lavatavaroille. Tämä joustavuus tarkoittaa, että yksi uloketeline voi usein tukea sekä pitkiä raaka-aineita että pienempiä sekoitettuja varastoja samalla jalanjäljellä, mikä on erityisen hyödyllistä tiloissa, joissa ei ole erillistä tilaa kahdelle eri telinejärjestelmälle.

(4) Vähentynyt materiaalivaurio ja varaston näkyvyys

Koska pitkät esineet lepäävät useiden avoimien tukipisteiden poikki sen sijaan, että niitä pinottaisiin tai ahtautuisi ahtaaseen tilaan, uloketelineet vähentävät yleensä taivutus-, naarmuuntumis- ja puristusvaurioita, joita voi syntyä, kun pitkää tavaraa pinotaan suoraan lattialle. Avoin muotoilu pitää varaston myös näkyvissä sen koko pituudelta, jolloin henkilöstön on helpompi tunnistaa laatu, koko tai kunto yhdellä silmäyksellä sen sijaan, että heidän tarvitsee vetää tuotteita ulos tarkastusta varten, mikä puolestaan ​​voi vähentää aikaa, joka kuluu tietyn pituuden tai profiilin etsimiseen kiireisen työvuoron aikana.

Alla oleva tutkakaavio sijoittaa ulokehyllyt, lavatelineet ja vakiohyllyt vierekkäin viiden yleisen ominaisuuden yli, jotka usein vaikuttavat varastointipäätökseen. Kiinteän teknisen luokituksen määrittämisen sijaan kullekin järjestelmälle piirretty muoto on tarkoitettu yleiseksi vertailuksi sen perusteella, miten kutakin muotoa tyypillisesti käytetään käytännössä. Pitkien tavaroiden säilytyssoveltuvuus, tilan tehokkuus epäsäännöllisille muodoille, sekavaraston monipuolisuus, käsivarren tai tason säädettävyys ja pääsynopeus ovat viisi vertailukohtaa, joita käytetään tässä vertailussa. Suurempi muoto kohti tiettyä kohtaa viittaa siihen, että tallennusformaatilla on taipumus toimia suhteellisen hyvin tällä alueella verrattuna kahteen muuhun esitettyyn muotoon. Tällainen yleiskatsaus voi olla hyödyllinen projektin varhaisessa vaiheessa, ennen kuin laitos asettuu yhteen tallennusmuotoon tai päättää yhdistää useamman kuin yhden tyypin samassa rakennuksessa.

Ulostelineiden muotoa tarkasteltaessa leveimmät kohdat kohdistuvat pitkien tavaroiden säilytykseen, varsien säädettävyyteen ja pääsynopeuteen, mikä heijastaa avointa eturakennetta ja kykyä mitoittaa käsivarret useisiin eri pituuksiin. Vertailun vuoksi lavahyllyillä on taipumus saada pienempiä pisteitä pitkien kappaleiden säilytyssoveltuvuudesta, koska lavapaikat ovat yleensä kooltaan tavallisia lavajälkiä jatkuvan pitkän varaston sijaan. Vakiohyllyillä on pienin muoto pitkien esineiden sopivuuden ja varsien säädettävyyden suhteen, koska kiinteät hyllytasot on suunniteltu pääasiassa laatikollisiin tai pienempiin yhtenäisiin tavaroihin pitkien tai epäsäännöllisten materiaalien sijaan. Epäsäännöllisten muotojen tilatehokkuuden osalta ulokehyllyt ja lavahyllyt ovat lähempänä toisiaan, koska molemmat järjestelmät on rakennettu rakenteellisten pylväiden ympärille, jotka tukevat merkittävää lattiasta kattoon ulottuvaa varastointitiheyttä. Sekavaraston monipuolisuus korostaa yhtä ulokehyllyjen käytännöllisistä vahvuuksista, koska valinnainen terassi voidaan lisätä varsien poikki pienempien laatikkotavaroiden säilyttämiseksi ilman erillistä telinejärjestelmää. Pääsynopeus suosii myös uloketelineitä tässä vertailussa, suurelta osin siksi, että etuosan avoin konfiguraatio mahdollistaa laitteiden suoran lähestymisen sen sijaan, että ne navigoisivat suljettuun tilaan. On syytä huomata, että tämä tutkakaavio heijastaa yleisiä suuntauksia eikä kiinteää sijoitusta, joka koskee jokaista laitosta, koska hyvin suunniteltu lavahyllyasettelu voi silti olla erittäin tehokas lavoille lavotuille tavaroille, ja hyllyt ovat edelleen käytännöllinen valinta pienemmille, yhtenäisille tavaroille. Vertailu on hyödyllisin lähtökohtana, kun varasto käsittelee useita nimiketyyppejä ja sen on päätettävä, miten varasto jaetaan pitkien nimikkeiden ulokeosien ja muiden telinemuotojen kesken. Monissa tiloissa ulokehyllyt asennetaan lavahyllyjen tai hyllyjen viereen sen sijaan, että ne korvattaisiin kokonaan, koska jokainen muoto palvelee yleensä eri osaa kokonaisvarastosta. Tämän kaltaisen kaavion tarkasteleminen yhdessä todellisten tuotteiden mittojen ja käsittelylaitteiden kanssa paikan päällä on edelleen tärkeä vaihe ennen varaston asettelun viimeistelyä.

5. Teollisuuden sovellukset ja tyypilliset käyttötapaukset ulokehyllyille

(1) Rakennusmateriaalien ja puutavaran telakat

Rakennusmateriaalipihat ja puutavaratoimittajat ovat yksi yleisimmistä ulokehyllyistä, joissa pitkät lankut, rakennepalkit, putkiosat ja listat on pidettävä irti maasta ja järjestettävä koon tai laadun mukaan. Edessä avoimen pääsyn ansiosta kuormaajat voivat liu'uttaa pitkiä lautoja tai putkia suoraan käsivarsiin ilman, että niitä ohjataan suljetun paikan läpi, mikä on erityisen hyödyllistä, kun materiaali saapuu irtotavarana, joka on lajiteltava nopeasti.

(2) Metallin ja profiilin käsittely

Metallintyöstö- ja profiilienkäsittelylaitokset käyttävät usein uloketelineitä terästankojen, alumiinipuristettujen ja muiden pitkien raaka-aineiden säilyttämiseen ennen koneistusta tai sen jälkeen. Koska nämä esineet ovat usein raskaita ja jäykkiä pituudeltaan, avovarsitukirakenne auttaa estämään taipumisen tai vääntymisen, joita voi tapahtua, kun pitkää metallia pinotaan suoraan lattialle tai puristetaan alamittaiseen säilytyspaikkaan.

(3) Huonekalujen valmistus

Huonekalujen valmistajat luottavat usein ulokehyllyihin pitkien osien, kuten kehysmateriaalien, verhokiskojen ja koristeiden säilyttämiseen, jotka eivät sovi tavalliseen hyllyyn. Näiden komponenttien pitäminen avoimissa käsissä sen sijaan, että ne on pinottu löyhästi lattialle, vähentää vääntymisriskiä ja helpottaa tuotantohenkilöstön oikean pituuden tai profiilin valintaa kokoonpanon aikana.

(4) Logistiikka- ja jakelukeskukset

Logistiikka- ja jakelukeskukset, jotka käsittelevät pitkiä rahtilähetyksiä, putkia tai profiilimuotoisia tavaroita, asentavat joskus ulokehyllyjä lavahyllyjen rinnalle hallitakseen varastonsa osaa, joka ei mahdu tavalliseen kuormalavan pintaan. Näissä asetuksissa uloketelineet kattavat tyypillisesti pienemmän, mutta silti tärkeän osan yleisestä tallennussuunnitelmasta ja täydentävät muita jo käytössä olevia telinemuotoja sen sijaan, että ne korvaavat.

(5) Muovien, alumiinin ja putkien suulakepuristuslaitteet

Ekstruusiopohjaiset toiminnot, mukaan lukien muovi- ja alumiiniprofiilitehtaat, tuottavat usein jatkuvia pituuksia valmiista tuotteesta suoraan tuotantolinjalta, ja linjan pään lähelle sijoitetut uloketelineet mahdollistavat juuri pursotettujen osien asettamisen ja jäähdyttämisen ilman, että niitä taivutetaan tai kelataan. Koska suulakepuristettu materiaali voi olla alttiimpi pintajäljelle kuin kiinteä tanko, varret näissä asetuksissa on joskus varustettu suojakuorilla tai pehmusteilla kosketusvaurioiden vähentämiseksi vaiheistuksen aikana.

Alla oleva sarakekaavio esittää yleisen havainnollistavan kuvan siitä, kuinka uloketelineiden käyttö jakautuu useille yleisille toimialoille. Nämä luvut eivät ole peräisin yhdestä muodollisesta tutkimuksesta, vaan ne kuvastavat laajoja malleja, jotka yleisesti liittyvät pitkien tavaroiden säilytystarpeisiin eri aloilla. Rakennusmateriaaleja ja puutavaraa, metalli- ja profiilityöstöä, huonekalujen valmistusta, logistiikkaa ja jakelua sekä muovin tai alumiinin käsittelyä käytetään viiteenä edustavaan kategoriaan. Korkeammat sarakkeet osoittavat toimialoja, joilla uloketelineet liittyvät useammin pitkien esineiden varastointiin, kun taas lyhyemmät sarakkeet edustavat sektoreita, joilla muoto on edelleen voimassa, mutta esiintyy harvemmin muihin verrattuna. Tämän kaavion tarkoituksena on antaa yleinen käsitys siitä, missä uloketelineet sopivat laajempaan teolliseen kontekstiin, sen sijaan, että se toimisi tarkana markkinoiden erittelynä.

Rakennusmateriaalit ja puutavara edustavat tämän kuvan korkeinta pylvästä, joka vastaa usein ulokehyllyjen käyttöä lankojen, palkkien, putkien ja muun pitkänomaisen rakennusmateriaalin säilyttämiseen pihoilla ja jakelupisteissä. Metallien ja profiilien prosessointi seuraa tarkasti, mikä heijastaa sitä, kuinka teräspalkit, alumiinipursotukset ja valssatut tai tangon muotoiset raaka-aineet on yleensä järjestetty ulokevarsille ennen koneistusta tai sen jälkeen. Huonekaluvalmistus näyttää keskikokoiselta pylväältä, koska monet huonekalujen komponentit, kuten pitkät kiskot, kehysmateriaalit ja koristeet, hyötyvät avoimesta etuvarastosta, joka pitää materiaalin suorana ja helposti noudettavana ilman toistuvaa uudelleensijoittelua. Logistiikka- ja jakelukeskukset osoittavat tässä kuvassa hieman pienemmän osuuden, mikä johtuu suurelta osin siitä syystä, että tällaiset tilat hallitsevat usein laajempaa valikoimaa tavaratyyppejä, mikä tarkoittaa, että ulokehyllyt kattavat tyypillisesti vain pitkien tavaroiden osan kokonaisvarastoistaan. Muovin ja alumiinin prosessointi näkyy tässä pienimpänä sarakkeena, vaikka tämä ei tarkoita, että muoto olisi merkityksetön tällä alalla, vaan se edustaa suppeampaa osaa varastointitarpeista muihin neljään luokkaan verrattuna. Kaikissa viidessä kategoriassa ulokehyllyjen esiintymisen taustalla on pitkälti sama syy: liian pitkiä, epäsäännöllisiä tai liian tilaa vieviä tavallisia hyllyjä tai lavapaikkoja varten tarvittavat tavarat tarvitsevat tukirakenteen, joka antaa oman pituutensa levätä turvallisesti useiden avoimien käsivarsien yli. Laitokset, joissa yhdistyvät useampi kuin yksi näistä alan ominaisuuksista, kuten valmistaja, joka käsittelee metalliprofiileja ja kokoaa huonekalukomponentteja, päätyy usein käyttämään ulokehyllyjä useammassa kuin yhdessä toiminnassaan. Tässä kaaviossa esitetty suhteellinen mitoitus voi vaihdella huomattavasti laitoksesta toiseen riippuen tuotantomäärästä, käytettävissä olevasta lattiatilasta ja paikan päällä käsiteltyjen raaka-aineiden sekoituksesta. Tämän vaihtelun vuoksi kaaviota tulisi lukea yleisenä suuntauksena eikä kiinteänä sääntönä jokaiselle varastolle tai pihalle. Ulostelineiden käytön tarkastelu vastaavissa tiloissa voi silti olla hyödyllinen vertailukohta, kun suunnitellaan uutta varastointia tai laajennetaan olemassa olevaa.

6. Miten varren pituus liittyy kuormituskykyyn

Varren pituus on materiaalipaksuuden ja pilarin vahvistuksen ohella yksi vaikuttavimmista tekijöistä määritettäessä, kuinka paljon painoa uloketelinevarsi voi turvallisesti kantaa. Koska varret on kiinnitetty vain toisessa päässä, sen ojentaminen ulospäin lisää taivutusvaikutus kohdassa, jossa se kohtaa pylvään, vaikka käsivarrelle asetettu kokonaispaino pysyisi samana. Tämän suhteen ymmärtäminen yleisesti voi auttaa verrattaessa uloketelinekokoonpanoja tai tarkasteltaessa, miksi valmistajat tarjoavat erilaisia ​​varren pituuksia yhdistettynä eri vahvistustasoihin yksittäisen yleismallin sijaan.

Hyödyllinen tapa kuvata tämä on ponnahduslauta: kauemmaksi veden yli ulottuva ponnahduslauta taipuu huomattavasti enemmän saman henkilön painon alla kuin lyhyempi lauta pultattu samaan alustaan. Levymateriaali ei ole muuttunut, vain kiinteän pään ja kuorman välinen etäisyys ja ulokevarret reagoivat pituuteen olennaisesti samalla tavalla.

Alla oleva viivakaavio havainnollistaa yleistä suunnittelusuhdetta tiettyjen tuotespesifikaatioiden sijaan: ulokevarren pituuden kasvaessa sen turvallisesti tukema suhteellinen kuormituskyky pienenee, ellei vartta ja pylvästä vahvisteta edelleen. Tämä kuvio seuraa ulokepalkin peruskäyttäytymistä, jossa tuesta kauemmaksi asetettu kuorma saa aikaan suuremman taivutusvaikutuksen kohdassa, jossa varsi kohtaa pilarin. Vaaka-akseli ryhmittelee käsivarren pituuden neljään yleiseen luokkaan, siirtyen lyhyemmistä käsivarresta erittäin pitkiin käsivarsiin, kun taas pystyakseli edustaa suhteellista kantavuusindeksiä eikä tarkkaa painolukua. Viivan alaspäin suuntautuva kaltevuus on tärkein kiinnostava kohta, koska se osoittaa, kuinka kapasiteetilla on taipumus laskea, kun varren pituus ulottuu ulospäin pylväästä. Tämä suhde on yksi syistä, miksi uloketelineiden valmistajat tarjoavat erilaisia ​​varren pituuksia yhdistettynä erilaisiin pylväiden ja varsien paksuuteen yhden kiinteän kokoonpanon sijaan.

Vaaka-akselin lyhyemmässä päässä suhteellinen kantavuusindeksi on korkeimmassa kohdassa, mikä heijastaa sitä, kuinka lyhyempi varsi asettaa kuorman lähemmäksi pilaria ja luo siten pienemmän taivutusvaikutuksen liitoskohtaan. Siirtyessään kohti keskipitkiä varsia viiva alkaa kallistua alaspäin, mikä osoittaa, että varren pituuden kohtalainen lisäys voi vähentää painoa, jonka varsi voi turvallisesti kantaa, jos sen paksuus ja pilarin lujuus pysyvät ennallaan. Pitkien varsien luokka jatkaa tätä laskevaa trendiä havainnollistaen, miksi tilat, joissa säilytetään pidempää varastoa, kuten jatkettuja putkiosia tai pitkiä puupalkkeja, yhdistävät tyypillisesti pidemmät varret paksumpiin teräsprofiileihin tai lisävahvistukseen sen sijaan, että vain jatkettaisiin kevyempää vartta. Akselin erittäin pitkässä päässä suhteellinen indeksi saavuttaa alimman pisteen tässä kuvassa, mikä korostaa, miksi erittäin pitkät jännevälit vaativat usein raskaampia uloketelinekokoonpanoja, lähempää varsien etäisyyttä pilarin korkeudella tai lisäjäykistystä pilarien välillä. On syytä huomata, että tämä lasku ei ole automaattinen todiste siitä, että pidempi varsi on heikompi absoluuttisesti mitattuna, koska valmistajat lisäävät säännöllisesti varren paksuutta tai pilarin kokoa erityisesti kompensoidakseen pidemmän jännevälin lisättyä taivutusvaikutusta. Pikemminkin kaavion on tarkoitus näyttää taustalla oleva mekaaninen taipumus, johon on puututtava suunnittelun, materiaalin valinnan ja vahvistamisen avulla aina, kun varren pituus kasvaa. Tästä syystä raskaan pistekuorman keskittäminen suoraan pitkän varren kärkeen aiheuttaa yleensä enemmän rasitusta kuin saman painon jakaminen tasaisesti sen pituudelle. Tämä yksityiskohta on tärkeä, kun putkia, tankoja tai niputettuja profiileja sijoitetaan käsivarsien poikki. Aiemmin tässä artikkelissa käsitellyn sopivan käyttöluokan valitseminen yhdessä sopivan käsivarren pituuden kanssa on siksi yhteinen päätös kuin kaksi erillistä päätöstä. Laitokset, jotka suunnittelevat varastoivansa yhä pidempää materiaalia ajan myötä, saattavat myös haluta ottaa huomioon odotettavissa olevat tulevaisuuden tarpeet, koska käsivarren pituuden lisääminen myöhemmin voi olla häiritsevämpää kuin sen huomioiminen alkuperäisen suunnittelun aikana. Viime kädessä tämä suhde vahvistaa, miksi uloketelineen valinnassa on hyötyä tuotteiden todellisten mittojen ja odotettujen kuormituskuvioiden tarkistamisesta sen sijaan, että valittaisiin varren pituus pelkän visuaalisen arvion perusteella.

7. Valintaopas: Oikean uloketelinekokoonpanon valitseminen

Sopivan uloketelinekokoonpanon valitseminen edellyttää yleensä useiden tekijöiden tarkastelua yhdessä sen sijaan, että keskitytään yhteen mittaukseen. Tuotteen mitat, odotettu kuorman paino, käytettävissä oleva lattiatila ja se, miten materiaalia lähestytään lastauksen ja purkamisen aikana, vaikuttavat siihen, mikä käyttöluokka, asettelu ja käsivarsien etäisyys sopivat hyvin tietyssä tilassa.

(1) Arvioi kuorman paino ja tavaran mitat

Useimpien uloketelinevalintojen lähtökohtana on selkeä kuva siitä, mitä säilytetään, mukaan lukien tavaroiden tyypillinen pituus, paino ja poikkileikkaus, koska nämä tiedot määrittävät, onko kevyt, keskiraskas vai raskas kokoonpano sopiva. Tilat, jotka odottavat varastoivansa erikokoisia esineitä ajan mittaan, saattavat myös haluta suunnitella jonkin verran joustavuutta käsivarsien väliin sen sijaan, että suunnitelisi tiukasti nykyisen varaston mukaan.

(2) Määritä yksi- tai kaksipuolinen asettelu

Se, onko uloketeline yksipuolinen vai kaksipuolinen, riippuu yleensä käytettävissä olevasta rakennuksen leveydestä ja siitä, pitääkö materiaaliin päästä käsiksi yhdestä suunnasta vai molemmista. Seinille tai rakennuksen kehälle sijoitetuissa tiloissa käytetään usein yksipuolisia järjestelyjä, kun taas avoimet lattiapinnat, joiden molemmilla puolilla on riittävä leveys, käyttävät usein kaksipuolisia asetteluja varastointitiheyden lisäämiseksi saman jalanjäljen sisällä.

(3) Suunnittele käsivarsien etäisyys ja tasokorkeudet

Pystysuorat käsivarsien etäisyydet tulee yleensä suunnitella varastoitavien tavaroiden korkeuden tai halkaisijan ympärille siten, että tasojen välillä on riittävästi tilaa, jotta ne voidaan sijoittaa ja noutaa turvallisesti tarkoitetuilla käsittelyvälineillä. Useita eri korkeuksia käyttävissä tiloissa vaihdetaan toisinaan käsivarsien etäisyyttä saman uloketelineen eri osissa sen sijaan, että käytettäisiin yhtenäisiä etäisyyksiä kaikkialla.

(4) Harkitse sisä- tai ulkoympäristöä

Koska rakennusmateriaalipihoilla ja vastaavissa tiloissa säilytetään usein uloketelineitä ulkona, suojapinnoitteita tai galvanoituja pintakäsittelyjä käytetään yleisesti vähentämään säälle altistumisen vaikutuksia ajan myötä. Vertailun vuoksi sisäasennuksissa voidaan priorisoida muita viimeistelyjä riippuen siitä, käsitteleekö varastotila puhtaan käsittelyn vaatimuksia vai yleistä teollista materiaalia. Toimittajat, kuten King Global Shelf, tukevat yleensä tätä suunnitteluvaihetta tarkastelemalla tuotteiden mitat, odotetut kuormituskuviot ja käytettävissä oleva lattiatila ennen kuin suosittelevat tiettyä varren pituutta, pylvään korkeutta ja tehtäväluokitusta tietylle projektille.

(5) Suunnitelma laitteiden käsittelyä varten

Koska ulokehyllyt kuormataan avoimesta edestä eikä suljetun laiturin kautta, käytävän leveyden asennuksen edessä on otettava huomioon käytettävien trukkien tai nostureiden kääntösäde ja maston korkeus, ei vain varastoitavien tavaroiden pituus. Tämän välyksen aliarvioiminen on yleinen suunnitteluvirhe, koska mukavasti paperille istuvaa telinettä voi silti olla vaikea ladata turvallisesti, jos laitteisto ei pysty ohjaamaan paikoilleen ilman toistuvaa uudelleensijoittelua.

8. Ulokehyllyjärjestelmien huolto- ja turvallisuuskäytännöt

Kuten muutkin rakenteelliset telinejärjestelmät, ulokehyllyt hyötyvät rutiininomaisesta huomiosta, jotta ne pysyvät turvallisesti toiminnassa koko käyttöikänsä. Seuraavia käytäntöjä suositellaan yleisesti tiloissa, jotka käyttävät uloketelineitä pitkien tavaroiden säilytykseen.

(1) Rutiinirakennetarkastus

Varsien ja pylväiden välisten liitosten, hitsien ja pulttiliitosten säännöllinen tarkistaminen taipumisen, halkeilun tai löysyyden varalta auttaa havaitsemaan varhaiset jännityksen merkit, ennen kuin niistä kehittyy suurempia rakenteellisia ongelmia. Tämä on erityisen tärkeää tiloissa, joissa trukit tai nosturit toimivat lähellä telineen avointa etuosaa, koska pienet iskut voivat joskus vaikuttaa käsivarsien kohdistukseen ajan myötä.

(2) Kuormanjakokäytännöt

Pitkien esineiden levittäminen tasaisesti useille varrelle sen sijaan, että keskittäisit raskaat pistekuormat yhden varren kärkeen, auttaa vähentämään tarpeetonta taivutusjännitystä käsivarren ja pylvään liitännässä. Välikappaleiden tai pintojen käyttäminen pitkien esineiden välillä voi myös auttaa estämään liikkumista ja epätasaista painetta alla oleviin käsivarsiin.

(3) Ympäristö- ja korroosionäkökohdat

Ulkona säilytetyt uloketelineet, kuten rakennusmateriaalipihoilla käytettävät, tulee tarkastaa määräajoin pintakorroosion varalta, erityisesti kosteissa tai rannikko-ilmastoissa, joissa suojapinnoitteet voivat kulua nopeammin. Puhtaammissa prosessointiympäristöissä käytettävät sisäuloketelineet voivat sen sijaan keskittyä pitämään pinnat puhtaina jäämistä, jotka voivat vaikuttaa kuorman sijoitukseen tai rakenneosien näkyvyyteen.

(4) Operaattorin tietoisuus ja käsittelykäytännöt

Koska uloketelineet kuormataan avoimesta edestä eikä suljetun tilan kautta, trukkien ja nosturin kuljettajat hyötyvät erityiskoulutuksesta lähestymiskulmista ja kuorman sijoittamisesta, jotta he eivät joutuisi kosketuksiin käsivarsien tai pylväiden kanssa lastauksen aikana. Selkeät tehtäväluokituksen ja käsivarsien enimmäisetäisyyden merkinnät voivat myös auttaa käyttäjiä käsittelemään materiaalia asianmukaisesti saman asennuksen eri osissa.

(5) Dokumentaatio ja lataustietueet

Yksinkertaisen kirjaamisen pitäminen kunkin asennuksen nimelliskäyttöluokasta, käsivarren pituudesta ja viimeisestä tarkastuspäivämäärästä auttaa laitoksia jäljittämään, milloin osio saattaa joutua tarkistamaan uudelleen, varsinkin kun henkilöstö ja laitteet muuttuvat ajan myötä. Tällainen dokumentaatio helpottaa myös sen varmistamista, että ehdotettu kuorma on edelleen alkuperäisten suunnitteluparametrien mukainen, ennen kuin lisäät uuden tai raskaamman varaston olemassa olevaan hyllyn osaan.

9. Usein kysyttyjä kysymyksiä uloketelineistä

(1) Millaisia tavaroita yleensä säilytetään uloketelineissä?

Ulokehyllyjä käytetään yleensä pitkien, tilaa vievien tai epäsäännöllisen muotoisten esineiden, kuten putkien, puutavaran, terästankojen, alumiiniprofiilien ja valssattujen tai niputettujen materiaalien, käsittelyyn, joka ei sovi kätevästi tavallisiin hyllyihin tai lavatelineisiin. Valinnainen terassi voi myös laajentaa samaa asennusta pienempien laatikkotavaroiden sijoittamiseksi näiden pidempien tavaroiden rinnalle.

(2) Mitä eroa on yksipuolisilla ja kaksipuolisilla uloketelineillä?

Yksipuoliset uloketelineet asettavat varret vain pylväslinjan toiselle puolelle ja ovat yleisiä seiniä tai rakennusten kehyksiä vasten, kun taas kaksipuoliset uloketelineet ojentavat varret jaetun pylväslinjan molemmille puolille muodostaen käytävän, johon pääsee kummasta tahansa suunnasta. Kaksipuoliset asettelut vaativat yleensä raskaamman pohjan ja pilarin kestämään kahteen suuntaan vetäviä taivutusvoimia.

(3) Voidaanko uloketelineitä käyttää ulkona?

Monia uloketelineitä käytetään ulkona, erityisesti rakennusmateriaalipihoilla ja puutavaran varastointialueilla, usein suojapinnoitteilla tai galvanoiduilla pinnoitteilla, jotka auttavat rakenteita kestämään sään vaikutuksesta ajan mittaan. Säännölliset korroosiotarkastukset ovat edelleen suositeltavia, vaikka suojapinnoitteet olisivat paikoillaan.

(4) Kuinka sopiva käyttöluokka määritetään uloketelineelle?

Duty classification is generally based on the expected weight, length, and cross-section of the items being stored, along with how that load will be distributed across the arms, rather than a single fixed measurement. Facilities anticipating heavier or longer stock in the future often plan for some additional capacity margin from the outset.

(5) Can cantilever racks be combined with other racking systems in the same facility?

Many warehouses and yards install cantilever racks alongside pallet racking or standard shelving, using each format for the portion of inventory it is suited to handle within the same building. This combined approach is common wherever a facility manages both long, irregular stock and standard boxed or palletized goods.

(6) Does King Global Shelf provide support for planning a cantilever rack layout?

King Global Shelf offers layout consultation as part of its cantilever rack production background, reviewing item dimensions and available floor space to help determine suitable arm length, column height, and duty classification before installation. This consultation typically also covers whether a single-sided or double-sided configuration best fits the available building width.
