Kuinka valita oikea varastohyllyjärjestelmä kiinteistösi

Mikä on a Varastohylly ja mikä järjestelmä sopii tallennustarpeisiisi

Varastohylly on teräksestä tai alumiinista valmistettu runko, joka on rakennettu lavottujen, laatikoiden tai irtotavaroiden säilyttämiseen lattiatason yläpuolella, joten laitos voi käyttää pystysuoraa tilaa varaston levittämisen sijaan lattialle. Oikea telinejärjestelmä riippuu pääasiassa kuorman painosta, tuotteen muodosta ja siitä, kuinka usein varastoa on poimittava : lavahyllyt sopivat lavatavaralle, välihyllyt lisäävät toisen käyttökelpoisen kerroksen ilman uutta rakennetta, ulokehyllyt käsittelevät pitkiä tai epäsäännöllisiä esineitä, kuten putkia ja puutavaraa, supermarketin hyllyt on rakennettu vähittäiskaupan puoleiseen esittelyyn ja takahuoneen varastointiin, ja toimisto- ja kotihyllyt kattavat kevyempiä kotitalouksien tai pienyritysten varastoja. Näistä luokista valittaessa ei ole kyse siitä, kumpi on yleisesti ottaen parempi, vaan pikemminkin telineen sovittaminen kuormaan, rakennuksen korkeuteen ja paikan päällä käytettävään poimintakuvioon.

Tässä oppaassa käydään läpi jokainen telineluokka, verrataan tyypillistä kuormitusta ja tilan tehokkuutta ja hahmotellaan käytännön vaiheita, joita varastopäällikkö, jälleenmyyjä tai toimitilasuunnittelija voi tehdä määritellessään uutta varastojärjestelmää. Telineen valmistaja tai hyllyjen toimittaja suunnittelee yleensä jokaisen tuotelinjan määritellyn käyttöluokituksen mukaan, olipa kyseessä kevyt, keskiraskas tai raskas, joten varastoitavan tavaran paino ja mitat ovat lähes aina ensimmäinen päätöspiste ennen kuin valitaan varastohyllyn, hyllyyksikön tai korotetun alustan välillä.

Tämän oppaan kattamat telineluokat

• Lavahyllyt – lavatelineeseen irtotavaran varastointiin jakelukeskuksissa ja varastoissa
• Mezzanine teline – toisen varasto- tai työtason lisäämiseen olemassa olevaan rakennukseen
• Ulokehyllyt – pitkille, tilaa vieville tai epäsäännöllisen muotoisille esineille
• Supermarket Hyllyjärjestelmät – vähittäiskaupan esittelyyn ja takahuoneen säilytykseen
• Toimisto- ja kotihyllyt – kevyempään kotitalouksien ja pienyritysten säilytykseen, mukaan lukien vaatehyllyt ja vaatekaappijärjestelmät

Varastohyllyjen luokat yhdellä silmäyksellä

Ennen yksittäisten tuotteiden vertailua on hyödyllistä nähdä, miten pääteline- ja hyllyluokat tyypillisesti eroavat kantavuuden, korkeusalueen ja niitä eniten käyttävien toimialojen osalta. Alla oleva taulukko antaa yleisen vertailukohdan tarkan teknisen tiedotteen sijaan, koska todellinen kantavuus riippuu aina telineen valmistajan käyttämästä tietystä palkin, pystysuoran ja liittimen mallista. Lavahyllyt ja mezzanine-hyllyt ovat yleensä käyttöalueen yläpäässä , kun taas supermarketin hyllyt sekä toimisto- ja kotihyllyt on rakennettu kevyemmille, useammin järjestettäville kuormille.

Lavahyllyt varastoon ja jakelukeskukseen

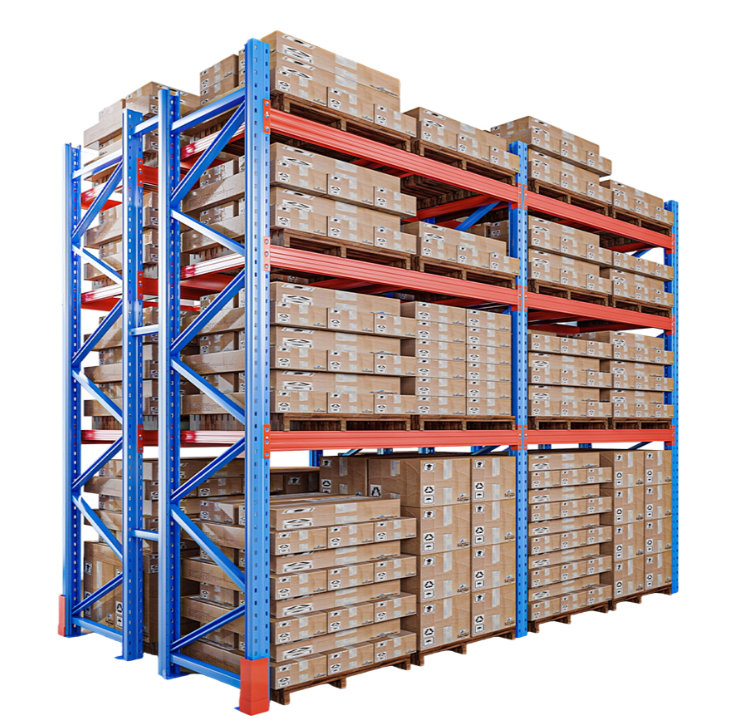

Lavahyllyt ovat yleisimmin käytetty varastohyllyn muoto lavatavaroiden säilyttämiseen lattiatason yläpuolella. Tyypillinen valikoiva lavahyllyjärjestelmä koostuu pystysuorasta pystyrungosta, vaakasuorista kuormapalkeista ja teräsverkosta tai teräksestä, jotka on järjestetty riveihin, jotka erotetaan haarukkatrukille tai työntömastotrukille mitoitettujen käytävien välillä. Koska jokainen lavapaikka on oman käytävän takana, valikoiva lavahylly tarjoaa suoran pääsyn jokaiseen kuormaan ilman, että muita lavoja tarvitsee ensin siirtää , mikä tekee siitä yleisen valinnan jakelukeskuksiin, ruoka- ja juomavarastoihin sekä autonosien varastoihin, joissa keräilynopeudella on väliä.

Valikoivan asettelun lisäksi varastot, jotka käsittelevät suuria määriä samaa varastoyksikköä, käyttävät joskus sisäänajoa tai kaksinkertaista syvää lavahyllyä tiheyden lisäämiseksi jonkin verran selektiivisyyden kustannuksella. Telineen valmistaja mitoittaa pystysuoran runkomitan, palkkiprofiilin ja lattian ankkuroinnin suunnitellun lavan painon ja pinoamiskorkeuden perusteella, ja useimmat tilat merkitsevät jokaisessa laiturissa sen nimelliskuormituskapasiteetin, jotta käyttäjät eivät ylitä lavatelineen turvallisen työskentelyn rajaa. Säännöllinen tarkastus palkin taipuman, haarukkatrukin kosketuksesta johtuvien runkovaurioiden ja löystyneiden liittimien varalta on vakio osa minkä tahansa varastohyllyjärjestelmän turvallisuutta sen käyttöiän ajan.

Varastointitiheyden vertailu telinetyyppien välillä

Alla olevassa taulukossa on useita yleisiä telinetyyppejä yhdelle suhteelliselle asteikolle osoittamaan, kuinka varastointitiheys yleensä muuttuu yksinkertaisista lattiahyllyistä suunniteltuihin monitasoisiin järjestelmiin. Varastointitiheys viittaa tässä siihen, kuinka paljon käyttökelpoista varastotilaa järjestelmä luo kiinteän lattiajalanjäljen sisällä, ei sitä tarkkaa tonnimäärää, jonka yksi palkki voi sisältää. Koska varaston lattiapinta-ala on yksi suurimmista kiinteistä kustannuksista, jonka kanssa kiinteistönhoitaja työskentelee, tiheys on yleensä yksi ensimmäisistä huomioon otetuista muuttujista, kun verrataan varastohyllyinvestointia yksinkertaiseen tasaiseen varastointiin. Vertailu ryhmittelee vierekkäin vakiohyllyt, supermarkettien hyllyt, ulokehyllyt, valikoidut lavahyllyt ja mezzanine-hyllyt käyttämällä suhteellista indeksiä yksittäisen toimittajan julkaisemien lukujen sijaan. Kaavion lukeminen ylhäältä alas näyttää yleisen mallin, jonka mukaan pystysuorat tasot lisäävät järjestelmät, kuten lavahyllyt ja parvihyllyt, ovat yleensä parempia kuin yksitasoiset hyllyt samalla lattia-alueella.

Mezzanine-hyllyt ovat tämän suhteellisen indeksin huipulla, koska se ei vain pinoa tavaroita korkeammalle yhden tason sisällä, vaan se luo täysin uuden lattialevyn olemassa olevan rakennuksen vaipan sisään, mikä tehokkaasti kaksinkertaistaa sen käyttämän tilan. Selektiiviset lavahyllyt seuraavat tiiviisti perässä, sillä kuormien pinoaminen useille palkkitasoille rakennuksen käyttökorkeuteen asti moninkertaistaa kapasiteetin yli yhden hyllykerroksen tilan. Ulokehyllyt saavat alhaisemmat arvot tässä tiheysindeksissä, mikä osoittaa, että niiden tärkein etu ei ole raaka pinotustiheys, vaan kyky säilyttää pitkiä tai omituisen muotoisia esineitä, jotka eivät alun perin mahdu siististi palkki- ja kansilavahyllyihin. Supermarkettien hyllyt ja vakiohyllyt ovat asteikon alemmassa päässä, koska ne asettavat etusijalle helpon visuaalisen saatavuuden ja tiheän varastoinnin maksimaalisen pystysuoran pinoamisen sijaan, mikä vastaa sitä, miten vähittäiskaupan ja kevyet säilytysympäristöt todella toimivat. On syytä huomata, että pienempi tiheyspistemäärä ei ole heikkous joka tilanteessa, sillä supermarketin hylly, joka on helppo täyttää useita kertoja päivässä, tekee tehtävänsä, vaikka se varastoi vähemmän tilaa neliömetriä kohti kuin täysin pinottu lavojen hylly. Tilasuunnittelijoiden tulisi käsitellä varastointitiheyttä yhtenä syötteenä useiden joukossa kantavuuden, materiaalinkäsittelylaitteiden käytävän leveyden ja yksittäisten kohteiden poimimisen nopeuden lisäksi. Varasto, jossa sekoitetaan hitaasti liikkuvaa irtotavaraa nopeasti liikkuviin vähittäismyyntivalmiisiin pahvipakkauksiin, päätyy usein käyttämään useampaa kuin yhtä telinetyyppiä eri vyöhykkeillä sen sijaan, että luottaisivat yhteen järjestelmään koko rakennuksessa. Rakennuksen korkeus on toinen käytännöllinen rajoite, koska paikka, jossa on pieni kattovara, ei välttämättä pysty saavuttamaan korkeampia lavahyllyjen tai parvihyllyjen tiheyspisteitä riippumatta telineiden kokoonpanosta. Tästä syystä kaaviota on parasta käyttää lähtökohtana yleisten ominaisuuksien vertailuun, ei korvaamaan pätevän telinevalmistajan tai rakennesuunnittelijan kanssa tehtyä kunnollista varaston sijoittelulaskentaa. Kun tiheys on punnittu näitä muita tekijöitä vastaan, useimmat tilat pystyvät rajaamaan telinetyypin yhteen tai kahteen realistiseen ehdokkaaseen ennen yksityiskohtaisten piirustusten pyytämistä.

Mezzanine-hyllyt: Toisen säilytystason lisääminen rakennusta laajentamatta

Mezzanine-hyllyt on varastoon rakennettu korotettu rakenteellinen alusta, jota tukevat teräspilarit ja -palkit, joihin on lisätty terassi, portaikko ja suojakaiteet luomaan käyttökelpoinen lattia olemassa olevan maanpinnan yläpuolelle. Koska alusta käyttää pystysuoraa tilaa työlattian ja katon välillä, parvi voi lisätä huomattavan määrän uutta varasto- tai työtilaa ilman rakennuksen jalanjälkeä. , mikä on yksi syy, miksi verkkokaupan toimituskeskukset ja kolmannen osapuolen logistiikkaoperaattorit valitsevat sen usein, koska kiinteistökustannukset kasvavat. Riippuen siitä, miten se on suunniteltu, mezzanine-hyllyrakenteen alla olevaa tilaa voidaan käyttää lavahyllyille tai ulokehyllyille, kun taas ylätaso tukee keräilymoduuleja, pakkausasemia tai muita kevyitä hyllyjä.

Koska parvi on kantava rakenne eikä yksinkertainen hyllyyksikkö, suunnittelussa on otettava huomioon varastoitujen tavaroiden paino, jalankulku ja kaikki kannelle sijoitetut varusteet sekä palokoodivaatimukset, kuten sprinklerivälys ja poistumismahdollisuudet. Telineen valmistaja, joka suunnittelee myös välitasoja, mittaa tyypillisesti pilariristikon ja palkin jännevälit suunniteltujen pistekuormien ympärille ja toimittaa tarvittaessa leimattuja rakennepiirustuksia paikalliselle rakennusosastolle.

Yllä oleva isometrinen kaavio on yksinkertaistettu rakennekuva, ei valmistuspiirros, ja se näyttää tyypillisen parvihyllytason pääelementit: yläkerran, tukipilarit, jotka kuljettavat kuorman alas lattialle, portaat sisäänpääsyä varten ja suojakaide avoimella reunalla sekä lisälavahyllyt tai hyllyt lavan alle.

Tyypillinen varaston lattiapinta-alan jako

Alla oleva donitsikaavio havainnollistaa yleisesti käytettyä suunnittelun vertailukohtaa sille, kuinka lattiapinta-ala yleensä jakautuu varaston sisällä varastohyllyjen, käytävien, pysähdys- tai telakointitilojen ja toimisto- tai muiden käyttötarkoitusten kesken. Varastosuunnittelijat käyttävät usein epävirallisesti tällaista jaottelua lähtökohtana ennen yksityiskohtaisen pohjapiirroksen laatimista, sen sijaan, että ne olisivat kiinteä sääntö, joka koskee jokaista rakennusta. Koska käytävän leveyttä ja lavatilaa ei voi yksinkertaisesti poistaa, parvihyllytason lisääminen on yksi harvoista tavoista lisätä varaston osuutta ilman, että lattiapinta-ala poistetaan varaston käynnissä pitäviltä toiminnoilta. Näytetyt neljä segmenttiä ovat varastotelineet, käytävät ja kulkureitit, pysähdys- tai laiturialue sekä toimisto- tai muu tukitila, kukin ilmaistuna osuutena kokonaislattiapinta-alasta. Sen tarkastelu, kuinka suuri osa tyypillisestä varastotilasta on jo sitoutunut käytäviin ja lavasteisiin, auttaa selittämään, miksi monet tilat näyttävät ylöspäin, kohti lavahyllyjen korkeutta tai välitason hyllytasoa, kun pohjakerroksen tila loppuu.

• Säilytystelineet – noin 55 prosenttia
• Käytävät ja kulkureitit – noin 25 prosenttia
• Pysäköinti- ja laiturialue – noin 12 prosenttia
• Toimisto- ja muut tukitilat – noin 8 prosenttia

Kun tarkastellaan donitsikaaviota suurimmasta segmentistä alaspäin, säilytystelineet vievät yleensä hieman yli puolet tyypillisestä varaston lattialevystä, mikä heijastaa jo olettamusta, että laitos käyttää lavahyllyjä tai hyllytyksiä tehokkaasti sen sijaan, että tavarat säilytetään irrallaan lattialla. Käytävät ja kulkureitit muodostavat toiseksi suurimman osuuden, koska trukit, työntömastotrukit ja keräilykoneet tarvitsevat vähimmäisleveyden liikkuakseen turvallisesti telinerivien välillä, eikä tätä leveyttä voida pienentää muuttamatta käytettyä laitteistoa. Pysäköinti- ja laiturialue on pienempi, mutta silti merkittävä, sillä se kattaa tilan, joka tarvitaan saapuvien ja lähtevien kuormalavojen asettamiseksi lähelle lastausovia, ennen kuin ne siirretään varastoon tai sieltä pois. Toimisto- ja muu tukitila on yleensä pienin segmentti, joka kattaa hallintoalueet, taukohuoneet ja mahdolliset laitteiden lataus- tai huoltovyöhykkeet. Koska käytävät, lavasteet ja toimistotilat ovat suurelta osin kiinteitä vaatimuksia joustavuuden sijaan, varastosegmentissä tiloilla on eniten parantamisen varaa paremman hyllyn ansiosta, ja parvihyllyt ovat yksi suorimmista tavoista kasvattaa segmenttiä laajentamatta rakennusta. Mezzanine-hyllytason lisääminen luo tehokkaasti toisen version varastosegmentistä, joka on pinottu ensimmäisen yläpuolelle lisäämättä uusia käytäviä, lavasteita tai toimistotiloja, minkä vuoksi parvikerroksen tilan tehokkuushyöty voi olla suurempi kuin vain muutaman lavahyllyn lisääminen maan tasolle. Tästä syystä nopeasti kasvava verkkokauppa ja kolmannen osapuolen logistiikkatoiminnot valitsevat usein mezzanine-hyllyt, jotka tarvitsevat lisää varastointia tai poimivat paikkoja nopeasti, mutta jotka eivät voi helposti siirtää tai laajentaa rakennuksen jalanjälkeään. Kompromissi on se, että mezzanine vaatii raskaampaa etukäteistä rakenneinvestointia ja pidemmän suunnitteluprosessin kuin hyllyrivin lisääminen, koska se sisältää pilarit, palkit, terassit ja usein palokoodin tarkistamisen. Yrityksille, joissa on matalampi katto ja vähemmän vapaata ylätilaa, ulokehyllyt tai supermarkettien hyllyt voivat olla sopivampia kuin yrittää sovittaa koko parvikerroksen hyllytaso käytettävissä olevalle korkeudelle. Kuten varastointitiheyskaaviossa, tätä kerrosten jakamista tulisi pitää yleisenä suunnitteluviitteenä eikä minkään tietyn rakennuksen tarkkana mittana.

Ulokehyllyt pitkille, suurille ja epäsäännöllisille kuormille

Ulokehyllyissä on pylväs- ja pohjarakenne, jossa vaakasuorat varret ulottuvat ulospäin, eikä lahden etuosassa ole pystysuoraa kehystä, mikä jättää avoimen pinnan pitkien tavaroiden lastaamiseen sivulta tai nosturilla. Tämä avovarsirakenne tekee ulokehyllyistä hyvin sopivia puutavaralle, terästankoille ja -putkille, huonekaluille, mattorullille, tikkaille ja muille tavaroille, jotka eivät mahdu puhtaasti tavalliselle lavalle , koska siinä ei ole palkkia tai pystysuoraa, joka estäisi kuorman pituuden. Varsia voidaan yleensä säätää tai siirtää pylvästä eri korkeuksille, mikä mahdollistaa yhden uloketelinerivin varastoinnin usean eripituisen materiaalin kerrallaan.

Yllä oleva isometrinen kaavio näyttää yksipuolisen uloketelineen tärkeimmät rakenneosat: pystysuora pylväs, pohja, joka ankkuroi pilarin lattiaan, vinotuki vakautta varten ja vaakavarret, jotka kantavat kuormaa. Kaksipuolisissa ulokehyllyissä käytetään samaa pylvästä, jossa varret ulottuvat molemmille puolille, mikä on yleistä sisävarastointikäytävissä, joissa materiaalia voidaan lastata ja purkaa molemmilta puolilta.

Rakennuspihoilla tai teräsvarastoalueilla käytettävät ulkoulokkeet on yleensä viimeistelty korroosionkestävyyttä varten galvanoidulla pinnoitteella, kun taas sisäyksiköt ovat yleisemmin jauhemaalattuja. Koska uloketelineet keskittävät kuorman varteen eikä tasaisen kannen poikki, oikea varsien etäisyys ja pylväiden jäykistys ovat tärkeämpiä tässä kuin useimmissa muissa telinetyypeissä, ja yleensä kannattaa tarkistaa nimelliskapasiteetti tietyn varren pituuden ja etäisyyden mukaan ennen raskaan tai epätasaisesti tasapainotetun materiaalin lataamista.

Raskaat telineet teollisuuslaitteiden ja koneiden varastointiin

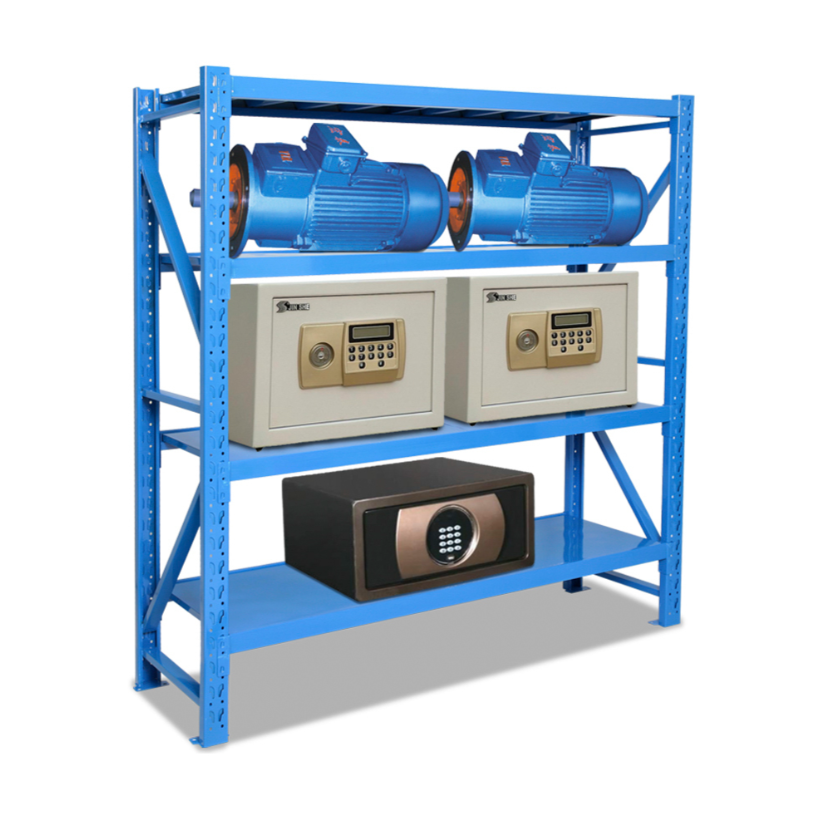

Joissakin varastohyllysovelluksissa käytetään keskittyneitä pistekuormia tasaisesti jakautuneiden laatikoiden sijaan, kuten moottoreiden, muottien, moottorin komponenttien tai muiden koneenosien varastointia. Raskaat hyllyt tällaisille kuormille käyttävät tyypillisesti paksumpaa terästä, vahvistettuja pystyrunkoja ja kiinteää teräshyllytasoa metalliverkon sijaan , jotta yksittäisen raskaan komponentin paino ei ylitä pienen kansialueen kapasiteettia. Tämäntyyppiset telineet ovat yleisiä tuotantolaitoksissa, konevuokraamoilla ja huoltopajoissa, joissa yksittäiset tuotteet voivat painaa paljon enemmän kuin tyypillinen vähittäiskauppatavarapakkaus.

Koska nämä kuormat ovat usein epätasaisia ​​tai tilaa vieviä, selkeät kuormitusmerkinnät jokaiselle osastolle ja hyllytasolle ovat erityisen tärkeitä, ja monet tilat merkitsevät maksimipistekuorman sekä hyllyn kantaman jaetun kokonaiskuorman. Telinerungon ankkurointi tukevasti lattialaattaan ja trukkien liikenteen pitäminen poissa pystyrungoista vähentävät molemmat iskuvaurioiden riskiä, ​​mikä on yksi yleisimmistä syistä rakennevaurioihin raskaassa hyllyssä ajan myötä. Tällaista varastohyllyä määriteltäessä kannattaa yleensä varmistaa valmistajalta, kuinka hyllytasoa on vahvistettu painopistekuormia varten, sen sijaan, että oletetaan, että raskaamman näköinen runko merkitsee automaattisesti suurempaa turvakapasiteettia.

Supermarkettien hyllyt ja vähittäiskaupan takahuoneen säilytysratkaisut

Supermarkettien hyllyjärjestelmällä tarkoitetaan yleensä kahta toisiinsa liittyvää, mutta erillistä tuotetta: myymälän etuosan gondolihyllyt, jotka on suunniteltu asiakkaille päin olevaa esittelyä varten, ja keskiraskaat takahuoneen hyllyt, joita käytetään pitämään ylimääräiset laatikot ennen kuin ne saapuvat myyntikerrokseen. Molemmat ovat tyypillisesti mitoitettuja kevyempiin, tasaisemmin jakautuneisiin kuormiin kuin lavahyllyt , koska etusijalla on helppo visuaalinen pääsy ja tiheä varastointi enimmäispinoamiskorkeuden sijaan. Säädettävät hyllytasot ovat yleinen ominaisuus, jonka avulla päivittäistavarakaupan tai päivittäistavarakaupan myymälä voi muokata supermarketin hyllyasettelua kausiluonteista myyntiä tai tuotevalikoiman vaihtamista varten ilman kehystä vaihtamatta.

Supermarketin tai tukkukaupan varastohyllyt on usein valmistettu galvanoidusta tai pinnoitetusta teräksestä kestävyyden vuoksi alueilla, joilla on tiheä varastointiliikenne, ja hyllyvälit on yleensä asetettu vastaamaan tavallisia laatikoiden korkeuksia varastoitujen luokkien, kuten juomien, pakattujen kuivattujen tavaroiden tai kylmävarastoon sijoittamista odottavien jäähdytystuotteiden, mukaan. Vähittäiskauppaketjut, jotka hankkivat hyllyjä määränä tukkumyyjältä tai valmistajalta, etsivät tyypillisesti yhdenmukaisia ​​hyllymittoja eri paikoissa, koska tämä yksinkertaistaa planogrammin muutoksia ja helpottaa kalusteiden siirtämistä myymälöiden välillä asettelujen muuttuessa.

Toimisto- ja kotihyllyt: vaatetelineet, vaatekaappijärjestelmät ja kevyet säilytystilat

Toimisto- ja kotihyllyt kattavat kevyemmän luokan kuin varastohyllyt tai supermarkettien hyllyt, jotka on yleensä valmistettu ohuemmasta pinnoitetusta teräksestä ja suunniteltu kotitalous- tai pienyritysympäristöihin jatkuvan trukkiliikenteen sijaan. Tähän kategoriaan kuuluvat vaatetelineet vaatteiden ripustamiseen, vaatekaappijärjestelmät, jotka yhdistävät ripustuskiskot hyllyihin ja säilytysastioihin, sekä yksinkertaiset hyötyhyllyt kotiin, autotalliin tai pieneen toimistoon. Koska nämä tuotteet kootaan yleensä ilman hitsausta, käyttämällä pulttittomia tai yksinkertaisia ​​pulttiliitoksia, ne on loppukäyttäjän helpompi asentaa ja konfiguroida kuin teollisuushyllyt.

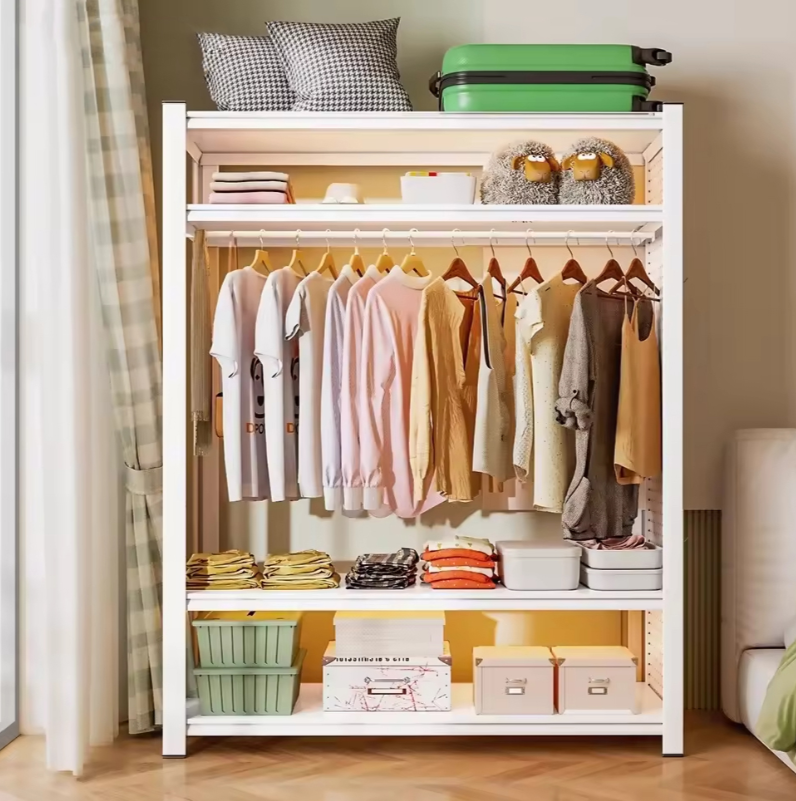

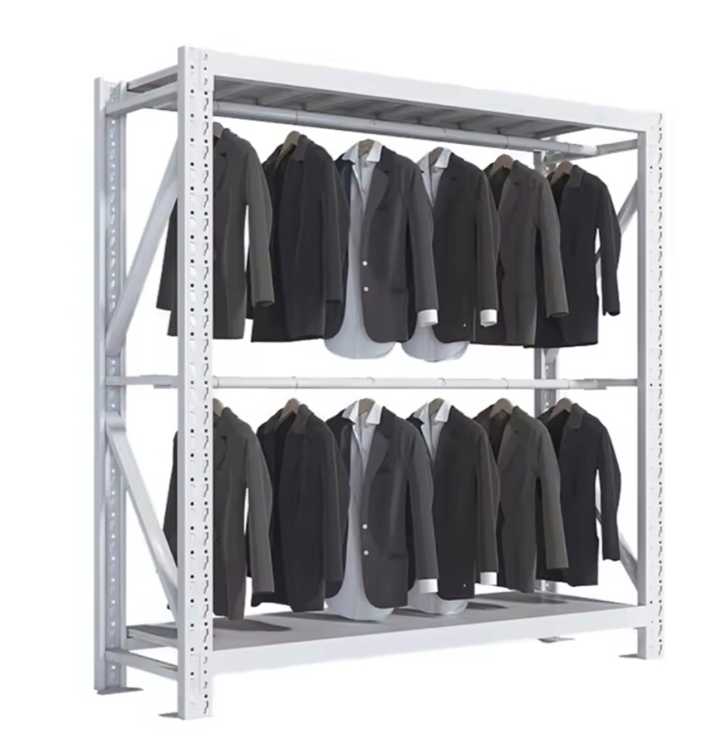

Vaateteline on yleinen esimerkki tässä kategoriassa, joka koostuu tyypillisesti pystytuista, vaakasuorista ripustuskiskoista ja yhdestä tai useammasta hyllytasosta kiskon ylä- tai alapuolella, ja sitä käytetään sekä pienillä kauppatavaroilla vaatteiden säilytykseen että kodeissa vaihtoehtona sisäänrakennetulle kaappille. Kaappijärjestelmät laajentavat tätä ideaa entisestään yhdistämällä ripustustilan kiinteisiin tai säädettäviin hyllyihin ja joskus laatikoihin, jotka on järjestetty tietyn kaapin jalanjäljen mukaan.

Tavallisia toimisto- ja kotihyllyjen viimeistelyjä ovat jauhemaalattu teräs ja kevyempiin sovelluksiin pinnoitettu lanka, jotka molemmat on valittu tasapainon ulkonäön ja arjen kestävyyden vuoksi varastohyllyltä odotettujen korkeampien kuormitusluokkien sijaan. Tyypillisiä asetuksia ovat kodin komerot, pesuhuoneet, autotallit ja pienet toimisto- tai vähittäiskaupan varastotilat, joissa yritys tarvitsee yksinkertaista, säädettävää säilytystilaa ilman teollisen hyllyjärjestelmän kustannuksia tai jalanjälkeä.

Kuinka valita oikea telinejärjestelmä laitoksellesi

Lavahyllyjen, mezzanine-hyllyjen, ulokehyllyjen, supermarkettien hyllyjen sekä toimisto- ja kotihyllyjen välillä on yleensä lyhyt luettelo käytännön kysymyksistä yhden kaavan sijaan. Kuorman paino ja tavaran muoto yleensä rajoittavat valintaa ensin : lavatavarat osoittavat lavatelineitä kohti, pitkät tai epäsäännölliset tavarat osoittavat ulokehyllyihin ja kevyemmät irralliset tavarat osoittavat hyllyjä kohti. Sieltä käytettävissä oleva lattiasta kattoon ulottuva korkeus määrittää, onko parvitason hyllytaso realistinen, ja kuinka usein yksittäisiä kohteita on poimittava, määrittää, kannattaako valikoivampi, alhaisempi layout sen käyttämän ylimääräisen lattia-alan arvoinen.

1. Tunnista tyypillinen yksikkökuorma: lavattu, laatikoitu, löysä tai pitkä ja epäsäännöllinen.
2. Mittaa käytettävissä oleva korkeus lattiasta kattoon ja mahdolliset katon tai sprinklerivälin rajat.
3. Arvioi, kuinka usein kutakin tallennettua kohdetta on poimia tai käytettävä.
4. Vahvista käytössä olevan trukin, työntömastotrukin tai tilauskeräilijän tarvitsema käytävän leveys.
5. Pyydä telineen valmistajalta tai toimittajalta kuormituspiirroksia ennen layoutin viimeistelyä.

Telinetyyppien vertailu avainten valintakriteerien mukaan

Alla olevassa tutkakaaviossa verrataan lavahyllyjä, ulokehyllyjä ja mezzanine-hyllyjä viidellä käytännöllisellä valintakriteerillä: kantavuus, tilan tehokkuus, esineiden saavutettavuus, asennusnopeus ja soveltuvuus pitkille tavaroille. Kukin akseli pisteytetään yksinkertaisella yhdestä viiteen asteikolla, ja viisi edustaa vahvinta yleistä suorituskykyä kyseisellä kriteerillä tässä vertailussa verrattujen järjestelmien joukossa, ei absoluuttista tai yleistä sijoitusta. Tällainen rinnakkainen vertailu on hyödyllinen vaihtoehtojen rajaamisessa projektin varhaisessa vaiheessa, ennen kuin siirrytään yksityiskohtaiseen layoutiin, jossa on tarkat mitat ja kuormitusluvut. Koska jokainen telinetyyppi on suunniteltu eri prioriteettien yhdistelmää varten, yhdenkään kaavion muodon ei ole tarkoitus näyttää yleisesti suuremmalta kuin muut joka akselilla. Vertailu on tarkoitettu tukemaan yllä olevaa päätöksentekokehystä näyttämällä yhdellä silmäyksellä, missä kukin järjestelmä on yleensä vahvin ja missä se pyrkii vaihtamaan jotain muuta.

• Lavahyllyt
• Ulokehyllyt
• Mezzanine telineet

Lavahyllyt saavat hyvät pisteet tuotteiden saavutettavuudesta ja asennusnopeudesta tässä vertailussa, mikä heijastaa sitä, että valikoiva layout antaa suoran pääsyn jokaiseen lavaan ja voidaan yleensä asentaa vakiopultattuihin osiin ilman mezzanine-tason vaatimia rakennesuunnittelutyötä. Ulokehyllyt saavat korkeimmat pisteet pitkien esineiden soveltuvuudesta, mikä on odotettavissa, koska tämä on erityinen ongelma, jonka suunnittelu ratkaisee, kun taas pisteet ovat alhaisemmat tilankäytön tehokkuudessa, koska avovarret eivät pinoa yhtä tiheästi kuin palkki- ja kansilavatelineet. Mezzanine-hyllyt saavat korkeimman pistemäärän tilan tehokkuudessa aiemmin tässä oppaassa käsitellyistä syistä, koska se lisää kokonaan uuden tason, mutta pisteet ovat alhaisimmat asennusnopeudessa, koska siihen liittyy rakennesuunnittelua, pilarijalkoja ja usein rakennusmääräysten tarkistus ennen asennuksen aloittamista. Mikään kolmesta järjestelmästä ei saa korkeimpia pisteitä kaikilla viidellä kriteerillä, mikä on yhdenmukainen aikaisemman väitteen kanssa, jonka mukaan telineen valinnassa on kysymys prioriteettien yhteensovittamisesta sen sijaan, että löydetään yleisesti ylivoimainen tuote. Laitos, joka keskittyy pääasiassa nopeasti liikkuvien vähittäismyyntivalmiiden kuormalavojen keräilynopeuteen, todennäköisesti painottaa tavaroiden saavutettavuutta ja asennusnopeutta enemmän ja nojaa lavahyllyihin. Pitkää materiaalia käsittelevä rakennus- tai teräsjakeluyritys painottaa pitkiä esineitä eniten ja nojaa ulokehyllyihin huolimatta alhaisemmasta tilatehokkuuspisteestä. Yritys, jolla on tiukat lattiapinta-alarajoitukset, mutta jonka kattokorkeus on riittävä, voi asettaa tilan tehokkuuden etusijalle asennusnopeuden yläpuolella ja hyväksyä pidemmän projektin aikajanan, joka liittyy parvihyllyasennukseen. On myös yleistä, että yksi laitos käyttää useampaa kuin yhtä näistä järjestelmistä eri vyöhykkeillä, esimerkiksi ajetaan mezzanine-hyllyjä maanpinnan tason lavahyllyjen yläpuolelle irtotavaran varastointivyöhykkeellä, kun taas ulokehyllyjä käytetään erillisellä alueella tulevalle raaka-aineelle. Koska taustalla olevat pisteet ovat havainnollistavia eikä tietystä asennuksesta mitattuja, tämä kaavio toimii parhaiten keskustelun lähtökohtana telineen valmistajan tai toimittajan kanssa, joka voi muuntaa nämä yleiset prioriteetit todelliseksi kuormitukselliseksi asetteluksi. Viiden kriteerin tarkistaminen sen jälkeen, kun olet saanut alustavan layoutin toimittajalta, on järkevä tapa varmistaa, että valittu järjestelmä vastaa edelleen alkuperäisiä prioriteetteja, kun todelliset mitat ja kustannukset ovat pöydällä.

Alan trendit muokkaavat varastohyllyjen kysyntää

Useat teollisuuden markkinatutkimusraportit, jotka kattavat varastohyllysektorin, kuvaavat globaalien markkinoiden arvon jatkuvaa kasvua tulevina vuosina ja viittaavat yleensä sähköisen kaupankäynnin tilausten toteuttamiseen, kolmannen osapuolen logistiikan laajentamiseen ja varastoautomaatioon toistuvina kysynnän ajureina, vaikka arviot tarkasta markkinoiden koosta vaihtelevat tutkimuksen tarjoajien välillä. Toistuva teema näissä raporteissa on se, että kasvavat sähköisen kaupankäynnin volyymit edellyttävät varastoilta laajempaa valikoimaa varastonpitoyksiköitä nopeammalla vaihtuvuudella , joka suosii valikoivampia lavahyllystöjä ja, jos lattiatilaa on rajoitettu, parvihyllyjä, joilla voidaan lisätä keräilypaikkoja ilman uutta rakennusta.

Varastohyllyjen kysynnän suhteellinen kasvu

Alla oleva aluekaavio esittää havainnollistavaa nousevaa trendiä varastohyllyjärjestelmien kysynnässä kymmenen vuoden ajanjaksolla, ja se on rakennettu heijastelemaan useissa markkinatutkimusraporteissa kuvattua yleistä suuntaa yksittäisen julkaistun tietosarjan sijaan. Vaaka-akseli edustaa aikaa suunnilleen vuodesta 2019 vuoteen 2029, kun taas pystyakseli edustaa suhteellista kysyntäindeksiä tietyn valuutan arvon sijaan. Tällainen kaavio on hyödyllinen muutoksen suunnan ja vauhdin visualisoinnissa, vaikka tarkat luvut vaihtelevat tutkimustuottajien välillä, mikä on yleistä monien riippumattomien analyytikoiden kattamilla markkinoilla. Tasainen nousu heijastaa kuviota, joka toistuu useimmissa tätä opasta varten tarkastetuissa raporteissa: telineiden kysyntä on kasvanut melko tasaisesti pikemminkin kuin jyrkästi, mikä sopii markkinoille, joita ohjaavat meneillään olevat varaston rakentaminen ja laajentaminen yksittäisen suuren tapahtuman sijaan. Kaaviota vasemmalta oikealle lukemalla näkyy, kuinka myöhempinä vuosina asteittain kiihtyvä kaltevuus linjaa samalla ajanjaksolla raportoitujen sähköisen kaupankäynnin toimituskeskusten rakentamisen nopeutuneen vauhdin kanssa.

Useat rakenteelliset tekijät auttavat selittämään tässä kaaviossa näkyvän yleisen noususuunnan. Verkkokaupan kasvu on työntänyt enemmän täyttötoimintaa omistetuille varastoille perinteisten myymälöiden takahuoneiden sijaan, ja jokainen näistä tiloista tarvitsee tyypillisesti oman lavahyllynsä, supermarketin hyllytyyliset keräilyhyllyt pienille tavaroille tai välihyllyt laajentamista varten. Kolmannen osapuolen logistiikkatoimittajat, jotka hoitavat varastotilaa useiden asiakasyritysten puolesta, ovat myös laajentaneet jalanjälkeään monilla alueilla, ja jokainen uusi toimipaikka edustaa uutta hyllyspesifikaatioprojektia. Teollisuusmaa- ja rakennuskustannusten nousu monilla markkinoilla on tehnyt kapasiteetin lisäämisestä houkuttelevampaa rakentamalla sen sijaan, että se poistuisi, mikä tukee olemassa olevien rakennusten mezzanine-hyllyjen ja korkeampien lavahyllyjen kysyntää. Uloketelineet ovat myös nähneet jatkuvaa kiinnostusta rakennusmateriaalien jakeluun ja uusiutuvan energian komponenttien varastointiin, joissa pitkät tuotteet, kuten terästanko, putki- ja kaapelikelat, tarvitsevat erityistä varastointia tavallisten lavamuotojen ulkopuolella. Automatisoinnin käyttöönotto, mukaan lukien automaattiset säilytys- ja hakujärjestelmät, on muuttanut joitakin hyllyjen teknisiä ominaisuuksia kohti kapeampia käytäviä ja korkeampia, tarkemmin suunniteltuja runkoja, vaikka käsikäyttöiset lavahyllyt ja hyllyt ovat edelleen yleisiä useimmissa pienissä ja keskikokoisissa tiloissa. Myös alueelliset mallit vaihtelevat, ja markkinatutkimukset kuvaavat yleensä nopeampaa hyllykysynnän kasvua osissa Aasian ja Tyynenmeren aluetta, joka on sidoksissa valmistus- ja vähittäiskaupan infrastruktuurin laajenemiseen sekä tasaiseen korvaus- ja päivityskysyntään vakiintuneemmilla markkinoilla. Mikään näistä tekijöistä ei takaa tasaista kasvua kaikilla segmenteillä tai alueella, ja uutta telinevalmistajaa tai -toimittajaa arvioivan yrityksen tulisi punnita omia toimitilasuunnitelmiaan raskaammin kuin minkään yksittäisen toimialan laajuisen trendin. Siitä huolimatta johdonmukainen suunta riippumattomien raporttien, sähköisen kaupankäynnin kasvun, maan kustannuspaineen ja varastoautomaation välillä antaa kohtuullisen perustellun perustan odottaa jatkuvia investointeja lavahyllyihin, mezzanine-hyllyihin, ulokehyllyihin ja hyllyihin useiden seuraavien vuosien aikana. Kiinteistösuunnittelijat voivat käyttää tätä yleistä kontekstia perustellakseen pitkän aikavälin investointeja telinejärjestelmään sen sijaan, että he käsittäisivät telineoston lyhytaikaisena tai puhtaasti reaktiivisena päätöksenä. Kuten aina, tietyn projektin koko tulee mitata todellisen suorituskyvyn ja varastodatan perusteella tässä näkyvän yleisen markkinatrendin sijaan.

Valmistuksen laatu, turvallisuusstandardit ja yhteistyö telinevalmistajan kanssa

Varastohyllyjärjestelmät ovat rakenteellisia tuotteita, ja niiden turvallinen käyttökuormitus riippuu teräslaadusta, palkin ja pystysuoran suunnittelusta, liitosten laadusta ja oikeasta asennuksesta, ei vain kokonaiskokoa tai ulkonäköä. Pohjois-Amerikassa Rack Manufacturers Institute julkaisee laajalti viitattuja teräshyllyjen suunnittelu- ja asennusohjeita, ja vastaavia kansallisia tai alueellisia standardeja on olemassa muilla markkinoilla. , antaa ostajille yleisen vertailukohdan, jota he voivat kysyä telineiden valmistajalta tai toimittajalta, kun he vertaavat lavahyllyjä, ulokehyllyjä tai hyllytuotteita. On järkevää kysyä toimittajalta, kuinka heidän julkaisemansa kuormitusarvot liittyvät tällaisiin tunnustettuihin ohjeisiin, ennen kuin viimeistellään suuren hyllytilauksen.

Suunnittelustandardien lisäksi tuotannon laatu riippuu tekijöistä, kuten teräsmitan konsistenssista, hitsaus- tai pulttiliitoksen laadusta ja korroosiosuojauksesta jauhemaalauksen tai galvanoinnin avulla sekä näytekuormitustestauksesta uuden telineprofiilin kehittämisen aikana. Valmistaja, jolla on vakiintunut tuotantolaitos, koulutettu hitsaus- ja kokoonpanohenkilöstö ja määritellyt laadunvalvontatarkastuspisteet, on yleensä paremmassa asemassa ylläpitämään yhtenäisiä kuormitusarvoja suuressa tilauksessa kuin pienemmällä toimenpiteellä ilman muodollisia laatumenettelyjä.

Shanghai King Global Shelf Co., Ltd. on logistiikka- ja varastointialan hylly- ja varastoratkaisujen valmistaja, joka valmistaa kotitelineitä, teollisia raskaiden hyllyjen hyllyjä ja varaston säilytysjärjestelmiä. Vuonna 2010 perustettu yritys on rakentanut tuotantokapasiteettia nykyaikaisella tuotantolaitoksella, kokeneella tiimillä ja määritellyillä laadunvalvontamenettelyillä. Sen tuotevalikoima kattaa lavatelineet, mezzanine-hyllyt, ulokehyllyt, supermarkettien hyllyt sekä toimisto- ja kotihyllyt, jotka on suunniteltu tukemaan varastoinnin tehokkuutta ja tilankäyttöä eri markkinoilla. Yritys työskentelee sekä kotimaisten että ulkomaisten asiakkaiden kanssa tarjoten joustavia kokoonpanoja ja reagoivaa palvelua kaikissa varastohyllyissä ja hyllyissään.

Telinevalmistajia tai tukkutoimittajia verrattaessa on yleensä hyödyllistä pyytää käytetylle teräkselle materiaalitodistukset, kysyä, miten kuormitusluokitukset on määritetty, ja varmistaa, mitä asiakirjoja asennusta ja määräaikaistarkastuksia varten on toimitettu. Toimittajan, joka voi käydä läpi nämä tiedot selkeästi, sen sijaan, että hän toimittaisi vain tuotteen valokuvan ja mitat, on yleensä helpompi työskennellä varastohyllyn asennuksen koko käyttöiän ajan, alkuperäisestä asettelusta mahdolliseen tulevaan uudelleenkonfigurointiin.

Usein kysyttyjä kysymyksiä varastotelineistä ja hyllyistä

Q1: Mitä eroa on lavatelineiden ja yleisten hyllyjen välillä?

A1: Lavahyllyt on suunniteltu kuljettamaan lavattuja kuormia pystysuorien runkojen välissä ulottuvilla palkkeilla, joihin tyypillisesti päästään haarukkatrukilla, kun taas yleiset hyllyt, mukaan lukien supermarketien hyllyt sekä toimisto- ja kotihyllyt, on suunniteltu laatikoituille tai irrallisille tavaroille, joihin pääsee käsin kevyemmällä käyttöasteella.

Q2: Kuinka paljon painoa varastoteline kestää?

A2: Kapasiteetti riippuu tietystä runkomittasta, palkin profiilista ja käytetystä välivälistä, minkä vuoksi valmistajat määrittävät kullekin tuotelinjalle käyttöluokituksen (kevyt, keskiraskas tai raskas) ja merkitsevät yksittäisiin kenttiin niiden nimelliskuormitus sen sijaan, että luottaisivat yhteen yleiseen numeroon.

Q3: Mihin mezzanine-hyllyjä yleensä käytetään?

A3: Mezzanine-hyllyä käytetään yleensä toisen varasto- tai työtason lisäämiseen olemassa olevaan rakennukseen, tavallisesti lisäkeräilypaikoille, pakkausasemille tai lisävarastointiin tiloissa, kuten verkkokaupan toimituskeskuksissa ja kolmannen osapuolen logistiikkavarastoissa.

Kysymys 4: Millaisia ​​esineitä yleensä säilytetään uloketelineissä?

A4: Ulokehyllyjä käytetään tyypillisesti pitkille tai epäsäännöllisen muotoisille esineille, kuten puutavaralle, rakenneteräkselle, putkille, huonekaluille ja mattorullille, koska avovarsirakenne välttää tavallisissa lavahyllyissä esiintyvät etummaiset esteet.

Q5: Voidaanko supermarketin hyllyjärjestelmää käyttää yleiseen varastovarastointiin?

A5: Supermarketin hyllyyksikkö voi toimia laatikollisten tavaroiden kevyessä varastossa tai takahuoneessa, mutta sitä ei yleensä ole suunniteltu raskaammille, korkeammille kuormalavakuormille, joita erillinen lavahylly tai raskas hylly on suunniteltu kantamaan.

Q6: Mitä yrityksen tulee tarkistaa ennen telinejärjestelmien tilaamista valmistajalta?

A6: Yleensä kannattaa varmistaa aiotun käytön teräsmitta ja kuormitusarvo, kysyä, miten arvot liittyvät tunnustettuihin hyllyjen suunnitteluohjeisiin, ja tarkastella, mitä asennus- ja tarkastusasiakirjoja valmistaja tai toimittaja toimittaa tilauksen mukana.
